示波器探头衰减

录入:edatop.com     点击:
示波器探头衰减就是通过两个电阻和电容进行衰减,为什么我采用和示波器探头内部同样大小的电阻对信号就行衰减,在某些低频或高频段衰减的信号出现失真,这是怎么回事?电阻电容的选择需要注意些什么?或者在电路结构的布局上应注意什么?

电容必须是高频特性优良的电容,比如高频瓷介电容。若有可微调的电容,也必须是瓷介电容。电容器的容量要尽可能准确。整个衰减器连同射频线要良好电磁屏蔽,如果有条件,分压器最好分段屏蔽。PCB板要采用高频板基,器件虽然不多但仍要合理布局,并做到焊点圆滑。
别小看示波器衰减器,其材料和工艺要求很严。国外仪器厂家,一个示波器探头动辄卖几百美元。

请问一下,分段屏蔽是什么意思?上述都是对电容提的要求,对电阻是否有特殊要求呢?谢谢。

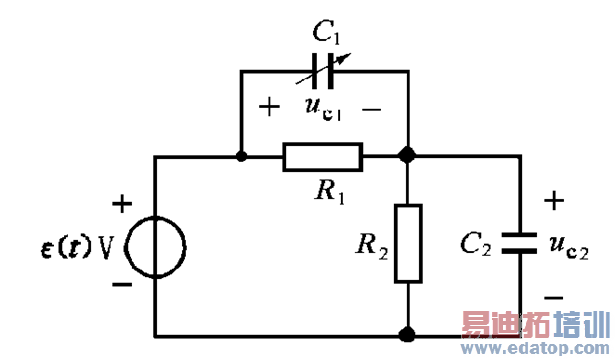

分段屏蔽是指,R1,C1屏蔽在一个铜质金属腔内,R2,C2屏蔽在另一个金属腔内。两盒尽可能靠近。
另外,整个衰减器最好被设计到示波器BNC插座一端,而不是探头端。作为建议,不妨在衰减器的输入端串入一枚磁珠试试,以减少空间高频干扰。
电阻除了精度小于1%,最好采用表贴元件,以减少引线电感。

申明:网友回复良莠不齐,仅供参考。如需专业学习,请查看示波器操作培训教程
