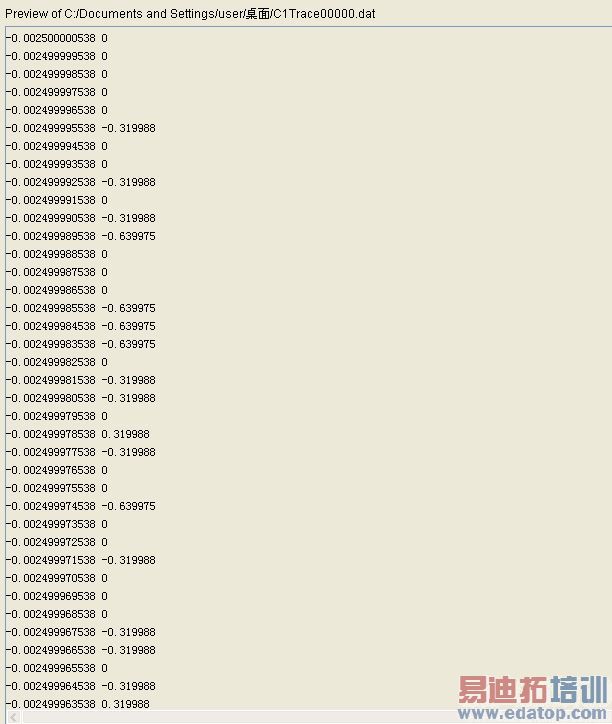

请问怎么把Lecroy示波器保存出来的DAT格式的波形图文件用MATLAB还原？

单就这样的DAT文件来说，很简单，使用
d=load('xxx.dat');
就可以读到MATLAB中（其中xxx是你的文件名）。

从文件内容看，是两列数据，现在的问题是这两列数据的含义是什么？
猜测第一列是时间，第二列是信号，但一来不知道你在示波器上观察到的波形是什么样，二来你贴出的数据在图片中也不好实际去试，所以现在只能告诉你猜测的结果。

我这个就是示波器本身产生的一个校准方波，横坐标是时间，纵坐标是电压。关键是怎么用MATLAB恢复成波形？麻烦将详细一点啊,谢谢了！

按照我上面说的，加载数据
d=load('xxx.dat');
然后，画图可以用
plot(d(:,1),d(:,2))
或者画阶梯图
stairs(d(:,1),d(:,2))

现在的关键问题是，我没有你的数据文件（总不能让我手动输入一遍吧），也不知道你的示波器里面显示出来的波形大概是什么形状。如果你把数据贴出来，并且附上相应的波形照片，我相信可以帮你从数据恢复波形。
