示波器观察的-频率具体怎样算

录入：edatop.com 点击：

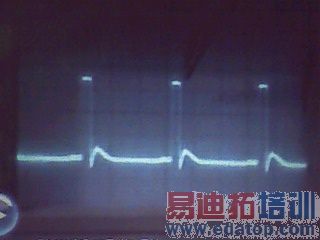

请问精通示波器的大师，在示波器上显示如图波形，时间为10US（微秒），计算频率为什么是
周期 T=64US（微秒）
频率 F=1/T=1/(64*10的负6次方）=15625HZ（赫兹）
另请问一下在示波器上的波形，周期和频率的具体算法，越详细越好，不胜感激！
我要的是具体计算过程，周期64是怎么来的，因为以上计算是视频教材是的答案！

如果你用的是数字示波器就没这么纠结啦，直接调出周期和频率的两个自动测量参数，就会跟着你的测量的波形和显示的波形实时的变化数字了；而且也可以用光标测量，精确测量水平距离和垂直距离。
你这台是模拟示波器，不过显示的效果还不错，估计是日本牌子的。你算周期的方法是对的，以周期性波形的一个完整图形为准，数格子乘档位得惦数，然后倒数得到频率值。
那补充：周期性图形的意思你该知道吧？重复性的图形，它的最小的重复性图形段就是一个最小周期。图上，一个脉冲后，有一段较长时间的相对低压，然后又一个脉冲，又低压，重复……所以从一个脉冲的上升沿到下一个脉冲的上升沿，就是一个周期，数格子，乘倍数得到64

申明：网友回复良莠不齐，仅供参考。如需专业学习，请查看示波器操作培训教程。
