模拟示波器如何看频率和电压

模拟示波器能直接读出的是幅度（峰峰值，相当于幅值的2倍）和周期，频率是根据周期的倒数计算出来的。
示波器上有很多正方形的格子，每个格子的边长我们称为一个大格，而每个大格相当于5个小格。

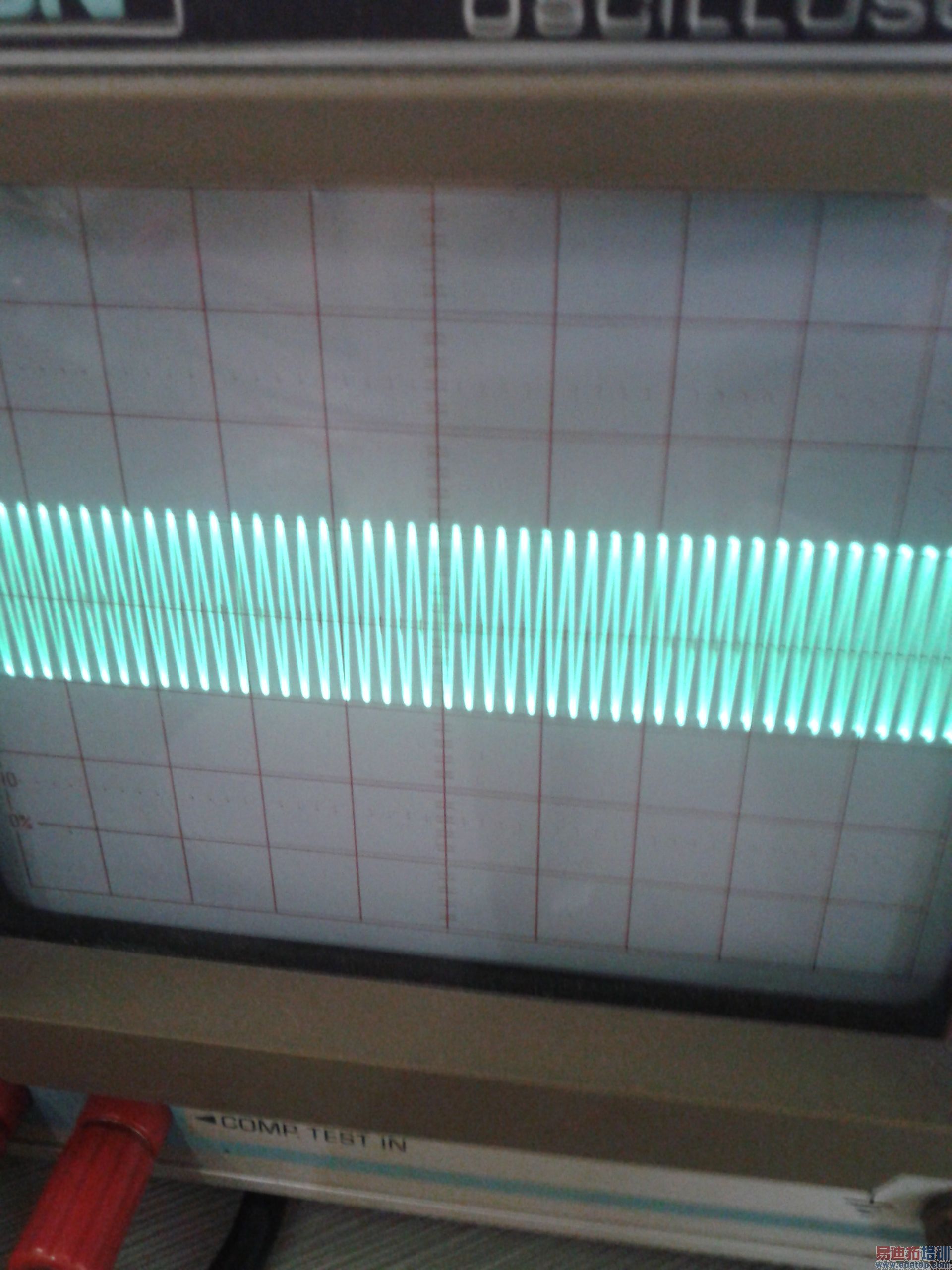

幅度是看Y轴方向，你利用上下移动的旋钮，让波形的最下面压住任阴水平刻度线，然后读波形最上部，在Y轴上的距离相当于几个大格。你现在的波形我大概读了一下（搏清楚，读得不是很准确，你应该读得更精确），大致相当于2大格0.7个小格，这样计算结果是2+0.7*0.2=2.14大格，每个大格的数值就是你在刻度盘上看到的那个50mV，所以峰峰值就是2.14*50=107 mV。
周期看得是X轴方向，你的波形太近，很不好读。最好把波形张开后读。方法与上面是一样的，把读出的格数转化成大格数，每个大格的刻度就是你从时基盘上读出的那个1us。
建议你：
（1）波形的幅度要尽量放大，以占据屏幕Y方向的1/2 - 3/4为宜。
（2）波形左右要张开，使得波形在屏幕上显示的周期大概相当于1-2个周期的波形，不要显示出太多的周期（你现在看看你的波形，相当于n个周期）
这样可以使得你的读数精度得以提高。

申明：网友回复良莠不齐，仅供参考。如需专业学习，请查看示波器操作培训教程。
