示波器测量信号周期，幅度时如何才能保证其测量精度
录入：edatop.com 点击：
谈一点个人的经验如下：
1.选择正确的工具：保证示波器的带宽最少是你待测信号频率的3倍，保证你的示波器探棒的带宽最少是你待测信号频率的3倍，确认仪器在校验周期里面被校验过

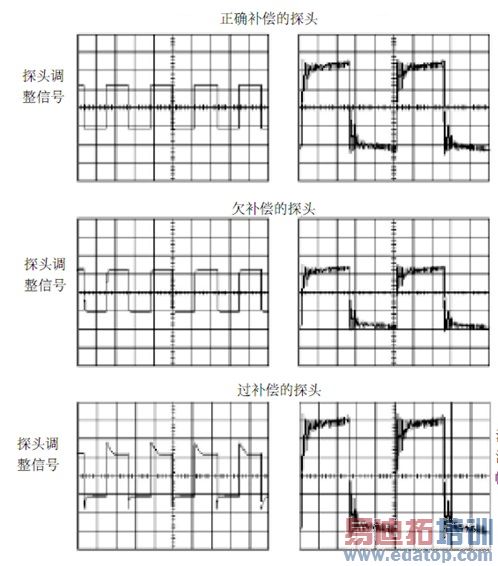

2.检查你的探棒：确认你的示波器探头被正确的校准过，确认的方法如下，将示波器的探头连接到示波器的校准信号上，没有出现欠补偿或过补偿的情况
3.尽量将探棒打到高阻抗模式：如果探棒上有X10衰减开关的，尽量使用衰减开关进行待测信号的测量，尽量不要使用X1的无衰减模式，这样对被测电路的影响较小，另外接地的鳄鱼夹不要不夹
4.正确设定AC/DC模式：务必确认波形是否包含交流分量，AC/DC按钮不要按错
5.选择合适的量程：尽量让屏幕显示2个周期的波形，尽可能让波峰和波谷占满整个屏幕
1.选择正确的工具：保证示波器的带宽最少是你待测信号频率的3倍，保证你的示波器探棒的带宽最少是你待测信号频率的3倍，确认仪器在校验周期里面被校验过
2.检查你的探棒：确认你的示波器探头被正确的校准过，确认的方法如下，将示波器的探头连接到示波器的校准信号上，没有出现欠补偿或过补偿的情况
3.尽量将探棒打到高阻抗模式：如果探棒上有X10衰减开关的，尽量使用衰减开关进行待测信号的测量，尽量不要使用X1的无衰减模式，这样对被测电路的影响较小，另外接地的鳄鱼夹不要不夹
4.正确设定AC/DC模式：务必确认波形是否包含交流分量，AC/DC按钮不要按错
5.选择合适的量程：尽量让屏幕显示2个周期的波形，尽可能让波峰和波谷占满整个屏幕
选择合适的探头和合适的示波器。周期主要看示波器和探头的带宽上线，幅度就看示波器的垂直精度，不过幅度一般示波器的精度都有限，因为示波器本来就不是用来进行精确测量的工具。一般的示波器例如安捷伦，鼎阳，力科都是8位的垂直精度，如果需要很高的垂直精度那必须买很高级的示波器了。
先用标准信号校准
