pt100测温电路(经典测温范围)

pt100测温电路(经典测温范围):温度传感器PT100，可以工作在-200度到650度的范围。整个电路分为两部分，一是传感器前置放大电路，一是单片机AD转换和显示控制软件非线性校正等部分。

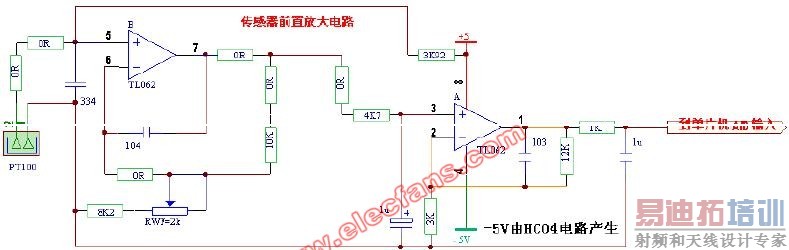

传感器前置放大电路：

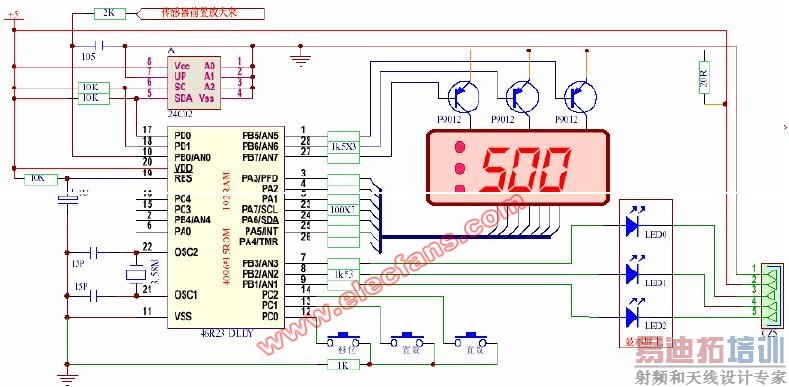

后级单片机的电路原理图：

PT100计算公式

PT100计算公式
热电阻是中低温区最常用的一种温度检测器,它主要特点就是测量精度高,性能稳定.下面的是在单片机程序中我自己使用计算公式:
一:相关资料中给出的公式:
1. 铂热电阻的温度特性.在0~850℃范围内
Rt=R0(1+At+Bt2)
   在-200~0℃范围内
Rt=R0[1+At+Bt2+C(t-100)t3]
式中A,B,C的系数各为:
A=3.90802×10^-3℃-1
B=-5.802×10^-7℃-2
C=-4.27350×10^-12℃-4
2. 铜热电阻的温度特性:在-50~150℃范围内
   Rt=R0[1+At+Bt2+Ct3]
A=4.28899×10^-3℃^-1
B=-2.133×10^-7℃^-2
C=1.233×10^-9℃^-3
二,程序中我自己使用的计算公式:
2.温度测量技术(PT100):
当T< 0
RT=Rt
当T > 420
RT= Rt+ Rt2*2.15805393*10-6
当0<T< 420
RT= Rt*[1+(R420-Rt)*3.301723797*10-7]+ Rt2*2.15805393*10-6
相关系数及说明:
RT为对应与温度的线形值,其结果等效于显示温度值
Rt为实际测量的阻抗值,其值是已经减去100Ώ(电桥差放的参考值)的值
  对应的16进制值:
3.301723797*10-7 = B142h * 2^-37
2.15805393*10-6  = 90D3h * 2^-34
R420 = (25390-10000)*2.517082601*128 = 4BA8F3h(4958451.35736192)
其中这里的结果都是已经乘100的值,在显示的时候应该先处理.
三:温度测量技术(CU50):
   RT=Rt(1+at)
RT和Rt分别为温度为T℃和0℃时候的阻抗值.
a为铜电阻的温度系数.一般取4.25×10^-3/℃~4.28×10^-3/℃
