测量有源高通滤波电路的幅频特性

实验内容与步骤
(1)有源高通ZUS150505滤波电路(HPF)
有源高通滤波电路如图4.32所示。操作步骤如下：
①启动EWB，输入并保存图4.32所示电路。
②测试准备：输入幅度1V、10kHz的正弦波，运行电路，用示波器观察“US、uo的波形，以确保电路正常工作。
③观测并调整频率特性
测量幅频特性：按表4.35要求用波特图仪测量幅频特性，观察电位器R和电容C大小对截止频率fH的影响，观察电位器R，大小对增益A的影响。;;; 观察相频特性：用波特图仪观察相频特性，参数设置参考值为：特性测量选择“Phase”，Vertical坐标类型选择“Lin”，其坐标范围选择起点I为“00'’、终点F为“- 900"．Horizontal坐标类型选择“Log”，其坐标范围选择起点为“0.1Hz”、终点F为“10MHz”。
(2)有源带通滤波电路(BPF)
有源带通滤波电路如图4.32所示。操作步骤如下：;;;;;;;;;;;;
①启动EWB，启动图4.32所示电路工作。
②测试准备：输入幅度1V、10 kHz的正弦波，运行电路，用示波器观察US、UO的波形，以确保电路正常工作。
③观测并调整频率特性

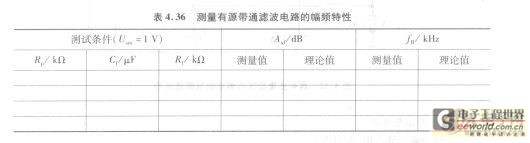

测量幅频特性：按表4.36要求用波特图仪测量幅频特性，观察电位器兄。和电容C，大小对截止频率fB的影响，观察电位器Rf大小对增益A的影响。;;;;;;;;;
