长英科技为楼宇温度监测系统提供解决方案

录入:edatop.com    点击:
一、系统特点:

1) 本方案为全数字化方案,由每个温湿度探头输出的直接为可联网数字信号:抗扰性、稳定性、可靠性强。

2) 采用先进的数字化网络化技术,布线方便、经济。

3) 每个温度探头输出直接可联网数字信号,信号传输过程衰减不影响系统精度,且传输距离长。

4) 采集模块自识别传感器类型、数量、配置。可根据现场条件,适当选择模块安装位置及使用数量。

5) 上位机同采集模块之间采用支持距离1.2公里的多子站通信协议。

6) 采用基于各种WINDOWS平台的组态软件技术,可根据不同客户需求,方便、快速的生成个性化HMI。

7) 标准化总线设计,易扩展,易与其它系统互连。

8) 低功耗设计,只需对采集模块供电,无需对传感器供电,现场供电点少,施工方便。

二、系统概述:

系统主要模块技术参数:

▲LTM-8520:RS-232/485隔离型转换器

1)波特率:300~115200 BPS

2)RS232接口使用信号线:RXD、TXD、GND

3)RS485通讯距离:≤1200m(9600 BPS)

4)RS485节点数:≤64

5)隔离电压:1000VDC

6)RS485保护:600W瞬态过压吸收电路,过流保护

7)RS485终端电阻:跳线选择

8)供电电压:8~37VDC,<1W

9)外形尺寸:115×72×26(mm)

▲LTM-8550:隔离型网络(TCP/IP)/RS232网桥

特点:LTM8550是隔离型RS232/以太网转换器,RS232接口部件只使用

RXD,TXD及GND三条信号线,无需其它方向控制信号线。数据流可实现自

动判向,自动波特率适应等双向收发功能。

1)处理器:基于增强型 DSTNI-LX 的16-bit, 48MHz,x186 架构;

2)内存:256 Kbytes SRAM、 512 Kbytes flash

3)网络接口:RJ-45 ;

4)网络速率:自适应 100Base-TX (10/100 Mbps);

5)串口接口:RS232;

6)串口速率:300~230Kbps;

7)工作电源:DC9V~30V,300 mA (max.)

8)工作温度:0~55 ℃;

9)工作湿度:5~95%RH;

10)尺寸:67 x 100.4 x 22 mm

11)支持密码保护;浪涌保护;过流保护;

12)支持协议:TCP/IP、UDP/IP、 ARP、ICMP、SNMP、TFTP、 Telnet、DHCP、BOOTP、HTTP、AutoIP。

▲LTM-8551:隔离型网络(TCP/IP)/RS485网桥

特点:LTM8551采用美国LANTRONIX成熟、先进的网络技术,可将所有串口设备可立即连接网络整合使用, 如: 长英科技温湿度监控系统、CNC、PLC、交换机、 UPS 系统和医疗/物理/生化仪器等。可在现行以太网中将原有的串口设备立即转换成具备网口的设备,保障在原有硬件和软件的投资。

1)处理器:基于增强型 DSTni-LX 的16-bit, 48MHz,x186 架构;

2)内存:256 Kbytes SRAM、 512 Kbytes flash

3)网络接口:RJ-45 ;

4)网络速率:自适应 100Base-TX (10/100 Mbps);

5)串口接口:RS485;

6)串口速率:300~230Kbps;

7)工作电源:DC9V~30V,300 mA (max.)

8)工作温度:0~55 ℃;

9)工作湿度:5~95%RH;

10)尺寸:67 x 100.4 x 22 mm

11)支持密码保护;浪涌保护;过流保护;

12)支持协议:TCP/IP、UDP/IP、 ARP、ICMP、SNMP、TFTP、 Telnet、DHCP、BOOTP、HTTP、AutoIP。 [p]

▲LTM-8662:“ITU & 1-WIRE总线”采集控制模块:

功能:实现两级通讯网络间的联络。一级对上位机RS-232网,LTM-8662模块作为子站;

另一级“ITU & 1-WIRE总线”, LTM-8662模块作为采集中心,测量线缆上的数字化传感器作为子站。

1) 支持长英科技LTM887X温度传感器,长英科技LTM8901“ITU”温湿度探头

2) 支持温湿度探头在一条三芯传输线上混装

3) 支持1~64 个温湿度探头

4) 自动识别传感器数量,ID自动排序

5) 模块与上位机采用RS485通讯

6) 提供DLL库及例程,支持多种组态软件

7) 一台上位机可带128个模块

8) 波特率9600/19200/38400可选

9) 485总线传输距离: 1200 M

▲LTM8128 :8通道ITUBus&1-wireBus集线器

功能:总线分支器,用来解决现场分支布线问题 。可消除由于分支布线引起的

反射、驻波等干扰,在保证系统可靠性同时,使布线更方便,大大降低施工成本,

缩短施工周期。

1) 有8个分支通道,可连接1~8路分支电缆。

2) 与LTM8000系列采集模块配合使用,适合于分支电缆较多布线场合。

▲LTM8877:1-wire Bus”温度传感器

1)适用电压:3V ~ 5V

2)测温范围:-55°C ~ +125°C

3)测温精度:±0.5°C

4)2位分辨率可调

5)独特一线接口,电源和信号复合在一起,无需外部供电电源,

6)每个芯片唯一编码,支持联网寻址,零功耗等待.

方案一

一、系统构成

本方案主要系统构成如下:

LTM8551 :以太网/485转换模块 (与方案二不同之处)

LTM8550 :以太网/232转换模块 (与方案二不同之处)

LTM8662 :多功能采集模块

LTM8128 :8通道ITUBus&1-wireBus集线器

LTM8877 :1-wire Bus温度探测器

上位机 : 用于数据处理及用户交互界面

(硬件要求: 奔腾133/32M DRAM /4.3G以上, RS232接口。软件 : 可选组态软件)

二、系统布线

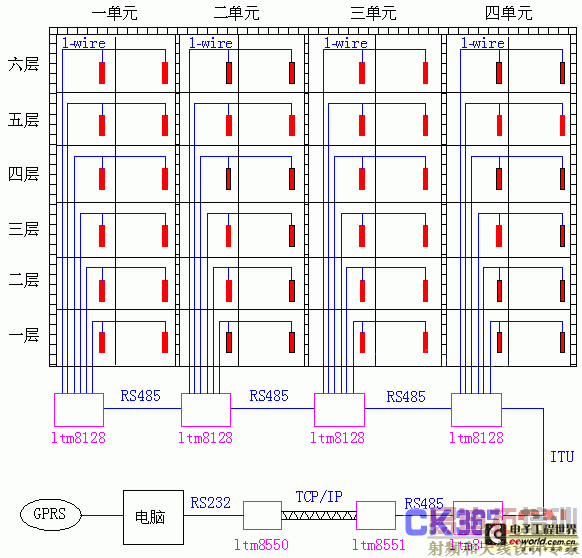

(楼宇温度监测系统布线平面示意图)

注:1. 红色图标为ltm8877温度探测器;此探测器到主干线的分支接线长度一定不要超过20cm。

2. 本图为示意图,所以各物件大小并非实际尺寸,仅大致表示出各物件的布线位置。

3. 各模块接线仅做参考,以实际说明书为准。 [p]
