比较SCPI与ICL指令和脚本

录入：edatop.com 点击：

SCPI仪器模型

某些测量需要直接控制仪器的硬件。为实现这种控制，基于SCPI的仪器包含指令子系统来控制特定的仪器功能和设置。

SCPI仪器模型在SCPI指令子系统之间分配。对于2700系列而言，指令子系统分为以下几类：

1.面向信号的测量：获取读数的指令。

2.计算：用于数学表达式、极限测试和统计数据。

3.显示：控制Integra仪器的显示。

4.格式：选择总线传输读数的数据格式。

5.路由：控制前/后输入或开关。

6.感测：配置和控制测量功能。

7.状态：控制状态寄存器。

8.系统：包含仪器设置的各种指令。

9.设置：配置和控制数据存储至缓冲区。

10.触发器：配置触发模型。

11.装置：配置查询所显示的测量单元

TSP仪器模型

测试脚本语言（TSL）是3700系列使用的语言。ICL是该仪器的一组预定义的函数和变量。它们是等效于SCPI仪器SCPI指令的仪器指令。下列指令集适于3700系列：

1.蜂鸣器：控制内置蜂鸣器的指令。

2.位：用于对1~2个数字进行逻辑运算。

3.延时：用于控制数字I/O端口的读/写和触发操作。

4.数字I/O：选择在总线上传输读数的数据格式。

5.显示：用于控制3700前面板上显示的消息。

6.错误队列：用于读取错误队列/事件队列中的记录。

7.退出：用于终止当前运行的脚本。

8.格式：适用printnumber和printbuffer指令打印的数据。

9.GPIB:用于设置GPIB地址。

10.LocalNode：用于设置电力线频率、控制（开/关）提示并控制（隐藏/显示）显示器上的错误消息。

11.获取：用于设定和取回属性值。

12.操作完成：在运行完所有异步指令后，将状态寄存器的OPC比特置位。

13.PrintBuffer:用于打印数据和数字。

14.重置：用于恢复3700的默认设置。

15.设置：用于保存/恢复设置并设定上电设置。

16.触发器：用于控制触发。

17.TSPLink:为主机分配节点号并初始化TSP-Link系统。

18.UserString：用于存储/读取非易失存储器中用户定义的字符串。

19.等待完成：等待全部异步指令运行完成。

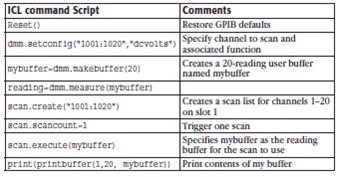

ICL指令脚本	注释
Reset()	恢复GPIB默认值。
dmm.setconfig("1001:1020","dcvolts")	指定扫描通道和相应的功能
mybuffer=dmm.makebuffer(20)	建立名为mybuffer的20读数用户缓冲区
reading=dmm.measure(mybuffer)
scan.create(“1001:1020”)	在槽1建立通道1~20的扫描列表
scan.scancount=1	触发一次扫描
scan.execute(mybuffer)	指定mybuffer为扫描使用的读数缓冲区
print(printbuffer(1,20, mybuffer))	打印my buffer（我的缓冲区）的内容
