【FAQ 之 物理层测试系统（PLTS）】 像显示不全的问题

答：这是PLTS老版本使用的DirectDraw与操作系统的兼容性问题，我们在新版本的PLTS已经解决了这个问题，建议用户升级到最新的PLTS版本（目前为PLTS 2013）。PLTS 5.5对此问题的解决办法是关闭DirectX硬件加速。下面是关闭硬件加速的方法：

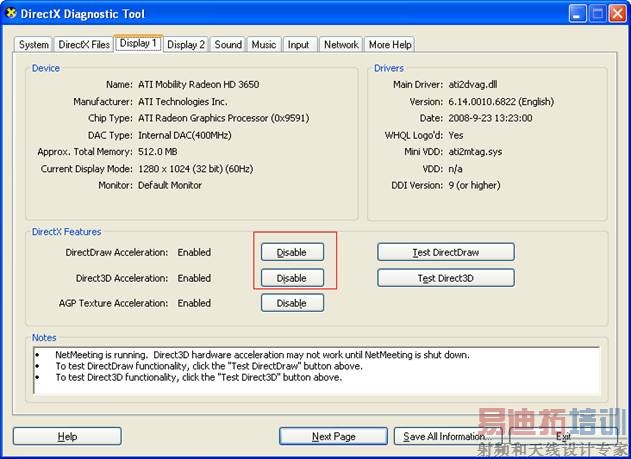

在XP操作系统，在“开始->运行”窗上输入“dxdiag”然后回车，打开DirectX Diagnostic Tool，打开“Display”页，关闭加速。

但在Vista或者Win 7操作系统，不能通过dxdiag关闭加速。一个等效的方法是修改注册表里的两个键值。在“开始->运行”窗上输入“regedit”，编辑以下键值：

32位操作系统：

HKEY_LOCAL_MACHINESOFTWAREMicrosoftDirect3DDrivers.添加一个DWORD值“SoftwareOnly”（如果它不存在），把值设为1。

HKEY_LOCAL_MACHINESOFTWAREMicrosoftDirectDraw.添加一个DWORD值“EmulationOnly”（如果它不存在），把值设为1。

64位操作系统：

HKEY_LOCAL_MACHINESOFTWAREWow6432NodeMicrosoftDirect3DDrivers.添加一个DWORD值“SoftwareOnly”（如果它不存在），把值设为1。HKEY_LOCAL_MACHINESOFTWARE Wow6432NodeMicrosoftDirectDraw.添加一个DWORD值“EmulationOnly”（如果它不存在），把值设为1。

之后，可以使用”dxdiag”来检查加速是否成功关闭。

注：什么是PLTS？

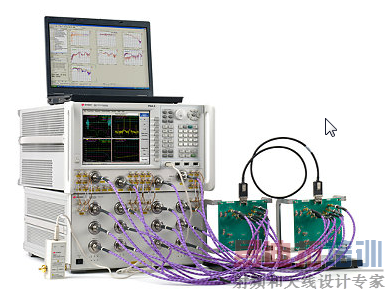

物理层测试系统（PLTS）2014 版软件是一款功能强大的信号完整性测试工具，主要面向高速数字系统的设计人员。市面上有很多种信号完整性测试工具，可对高速互连进行设计、分析和故障诊断。设计人员很难对其进行全面管理。Keysight PLTS 设计团队所开发的 2014 版软件集成了全新测试工具，可以显著提升生产效率，帮助信号完整性工程师解决实际问题。

PLTS 软件平台已经成为对线性无源互连（例如电缆、连接器、背板和印刷电路板）进行校准、测量和分析的行业标准。即使用户不熟悉微波测量技术知识，也能利用矢量网络分析仪（VNA）或时域反射计（TDR）快速、精确地执行测量。PLTS 2014 支持所有最新的 PNA/PNA-L/PNA-X 硬件，包括 N5222A、N5224A、N5225A、N5227A、N5232A、N5235A、N5244A、N5245A 和 N5247A。
