Microchip推出全新2.4GHz射频高功率放大器

录入:edatop.com    点击:

  全球领先的整合单片机、混合信号、模拟器件和闪存专利解决方案的供应商——Microchip Technology Inc.(美国微芯科技公司)宣布推出最新的2.4 GHz 256-QAM 射频高功率放大器——SST12CP21,为256-QAM 和IEEE 802.11n 系统提供极低的EVM与电流消耗。SST12CP21可在5V电压、MCS9 HT40 MHz的带宽调制下1.75%的动态EVM提供高达23 dBm的高线性输出功率,而电流消耗仅为320 mA。此外,SST12CP21还可在3% EVM下为802.11g/n 应用提供25 dBm的线性输出功率,消耗电流仅为350 mA。这显著扩大了802.11b/g/n WLAN 和 MIMO 系统的范围,同时能以极低的电流消耗实现最高的256-QAM数据速率。SST12CP21 频谱还适用于输出功率高达 28 dBm 的802.11a/n/ac通信。该器件采用小型3 x 3 x 0.55 mm 16引脚QFN封装,可匹配一个常用的引脚输出,进而缩小了电路板空间。

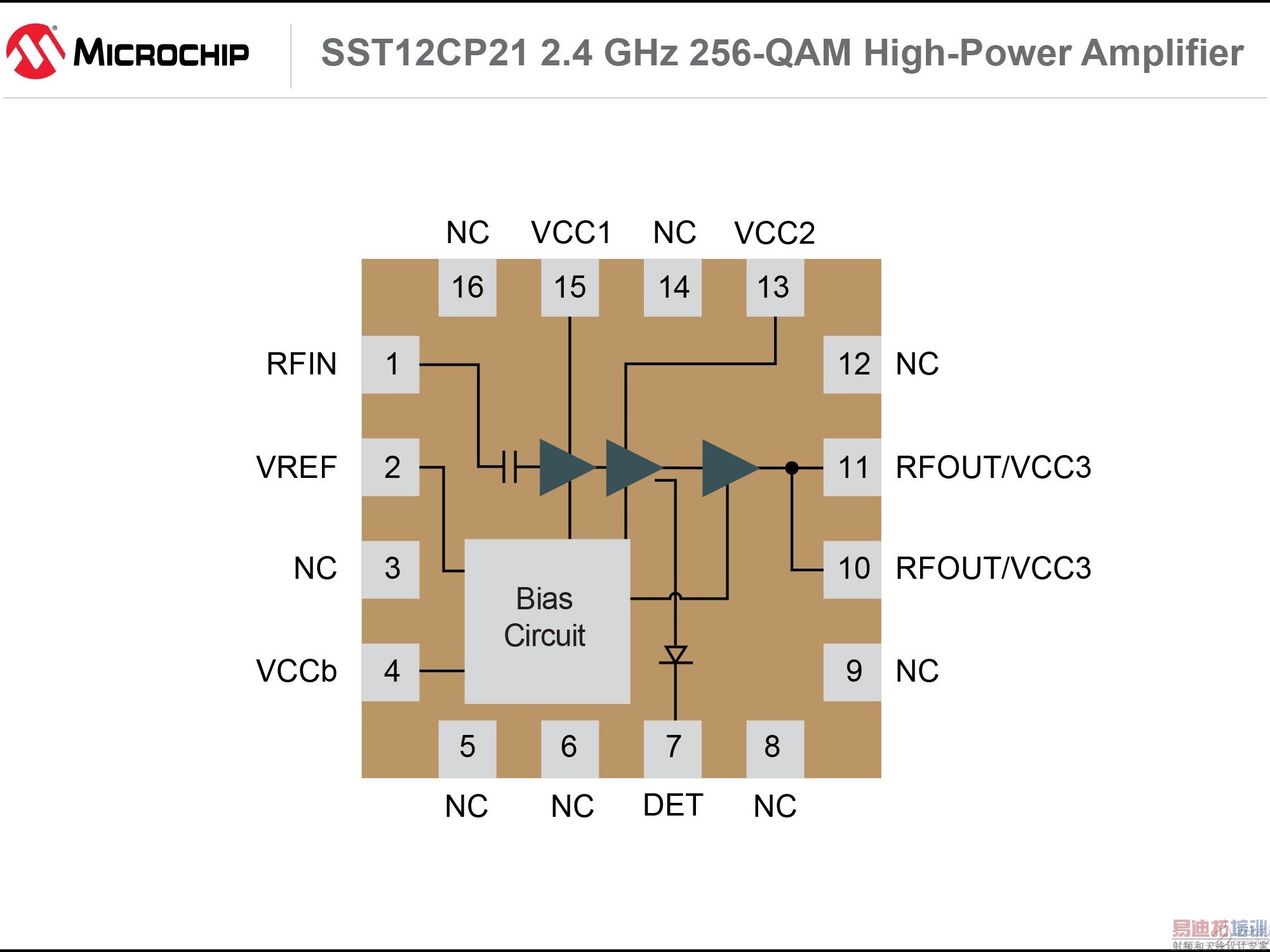

SST12CP21

  对于那些设计Wi-Fi® MIMO访问接入点、路由器和机顶盒系统的人员而言,能够同时实现最高数据速率和最远范围并将电流消耗降到最低,是至关重要的。SST12CP21功率放大器在输出功率为23 dBm和25 dBm时的工作电流分别低至320 mA和350 mA,适用于多通道和更高数据速率的WLAN系统。该放大器包含50欧姆片上输入匹配电路和简单的输出匹配电路,不仅易于使用而且减小了电路板面积。此外,集成线性功率检测器可实现宽温度范围内精确的输出功率控制以及2:1的输出失配。

2.4GHZ

  Microchip 射频部副总裁Daniel Chow表示:“Microchip的射频功率放大器拥有使用InGaP/GaAs HBT技术而实现的高可靠性能和高功率效率,因此在WLAN市场处于强势地位。SST12CP21能以更低的EVM在宽温度范围内实现同样可靠的操作。这款新型功率放大器因其更高效的操作,即在仅消耗320 mA、350 mA电流的情况下分别以1.75% EVM和3% EVM提供23 dBm和25 dBm的输出功率,扩大了802.11n及超高数据速率256-QAM MIMO系统的范围。”

  开发支持

  Microchip 同时推出了SST12CP21功率放大器的评估板。欲了解更多信息,请联络Microchip销售代表。

  供货

  SST12CP21采用流行的3 x 3 x 0.55 mm 16引脚QFN封装,现已开始提供样片并投入量产,以10,000片起批量供应。

  Microchip Technology Inc. 简介

  Microchip Technology Inc.(纳斯达克股市代号:MCHP)是全球领先的整合单片机、混合信号、模拟器件和闪存专利解决方案的供应商,为全球数以千计的消费类产品提供低风险的产品开发、更低的系统总成本和更快的上市时间。Microchip总部位于美国亚利桑那州Chandler市,提供出色的技术支持、可靠的产品和卓越的质量。
