交流与直流测量方法的比较——直流反转监测法1
录入：edatop.com 点击：
直流反转方法[1]则使用一个可反转极性的直流源，测试对象的响应则通过一个纳伏表来测量。
过去，直流反转监测法在大部分测量仪器上都需要手动操作，这将反转速度限制在低于1Hz。如今的仪器则使这种技术自动化并提高了反转速度。反转速度设定了主导噪声的频率。更高的反转速度去除了低频噪声，并使热漂移[2]有所改善，这是因为这些噪声源在高频下具有更低的功率。

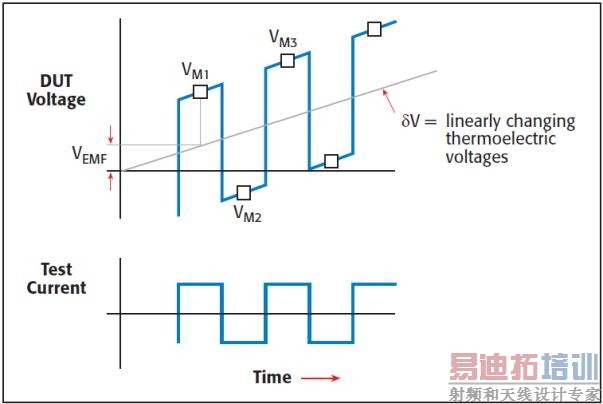

图3在直流反转测量（Delta法）中测试信号和热电误差电压
简单说，Delta法[3]包括反转电源极性以及使用三次测量电压值的移动平均来计算电阻（图3）。三次测量为：
VM1 = VDUT + VEMF
VM2 = –VDUT + VEMF + δV
VM3 = VDUT + VEMF + 2δV,
其中VM1, VM2和VM3为电压测量
VDUT：因外加电流而在测试对象上产生的电压降
VEMF：在测定VM1时，恒定热电动势电压偏置
δV：线性变化的热电动势[4]
过去，直流反转监测法在大部分测量仪器上都需要手动操作，这将反转速度限制在低于1Hz。如今的仪器则使这种技术自动化并提高了反转速度。反转速度设定了主导噪声的频率。更高的反转速度去除了低频噪声，并使热漂移[2]有所改善，这是因为这些噪声源在高频下具有更低的功率。
图3在直流反转测量（Delta法）中测试信号和热电误差电压
简单说，Delta法[3]包括反转电源极性以及使用三次测量电压值的移动平均来计算电阻（图3）。三次测量为：
VM1 = VDUT + VEMF
VM2 = –VDUT + VEMF + δV
VM3 = VDUT + VEMF + 2δV,
其中VM1, VM2和VM3为电压测量
VDUT：因外加电流而在测试对象上产生的电压降
VEMF：在测定VM1时，恒定热电动势电压偏置
δV：线性变化的热电动势[4]
