HSPA+(21.1Mbit/S)终端吞吐量测试简介

HSPA+为演进式HSPA，又名HSPA Evolution、I-HSPA或Internet HSPA 定义于3GPP R7。在R7中HSPA+下行链路引入64QAM高阶调制技术，上行链路增加16QAM。HSPA+下行链路支持的调制方式有QPSK、16QAM和64QAM，上行链路支持的调制方式有BPSK、QPSK和16QAM。HSPA+的上行业务信道是E-DCH,下行业务信道是HS-DSCH。R99达到的下载速率为3.84 Mbit/s，HSDPA为14.4 Mbit/s，HSPA+ 64QAM为21 Mbit/s，HSPA+ 64QAM+MIMO可以达到42 Mbit/s，HSPA+64QAM+MIMO+DC可以达到84 Mbit/s以及联通最近推出的28Mbit/s，而联通推出的这个产品采用的是Dual-Cell（后文称DC）技术. MIMO为多输出输入技术，DC为双载波技术。这次我们讲的HSPA+(21.1Mbit/s)使用了64QAM技术，没有使用MIMO技术和DC技术。

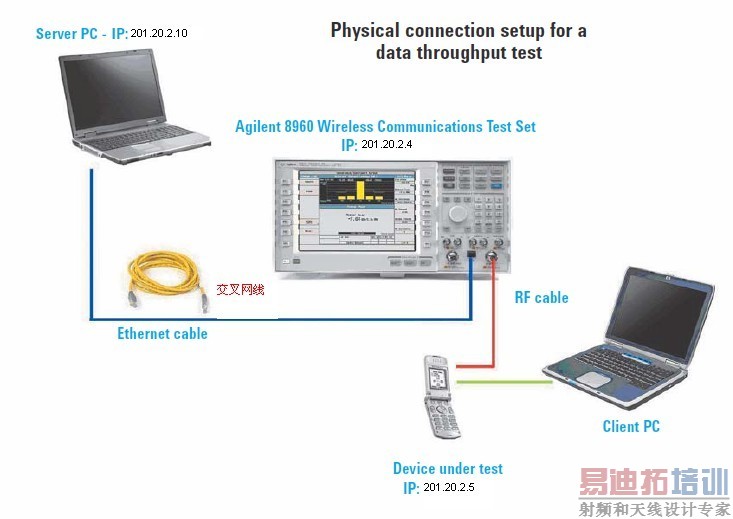

图 1
在进行吞吐量测试前我们至少需要1台无线基站、2台PC分别作为server和client使用吞吐量测试系统可按照上图完成搭建，特别注意要保证设备之间的网络连接正常可用。接下来我们需要完成仪器参数的设置。

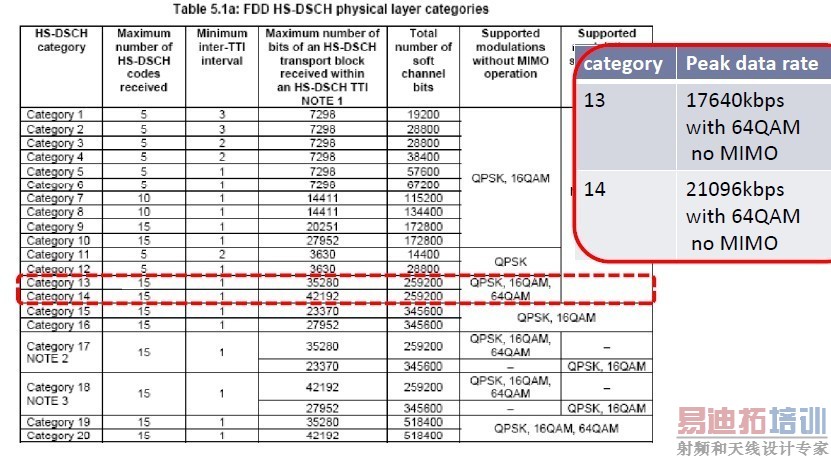

（1）首先需要将综合测试仪一定要选择支持信令分析模式的测试版本，如（ WCDMA Lab application G），同时我们需要配备系统可以识别与鉴权的SIM卡。设置无线基站局域网端口的IP地址。比如我们把综测仪的IP地址设为201.20.2.4和向下分配的IP地址为201.20.2.5；设置“UE HS-DSCH Category Control”为“Manual”；根据你测试UE的种类设置“Manual UE HS-DSCH Category”；如下图所示

设置“PS Data HS-DSCH 64QAM Configured State”为“on”；设置“PS Data HS-DSCH MAC-d PDU Size Control”为“Manual”；当你的UE类别为13或17时设置“CQI Value”为29，此时HS-DSCH TB size为32264；当你的UE类别为14或18时设置“CQI Value”为30，此时HS-DSCH TB size为38576；设置“PS Data User Defined Modulation Type”为“64QAM”。无线基站基本设置完成以后，我们需要把综测仪（如Agilent的8960）的观察目标选择到Data Throughput Monitor。

（2）在Client PC中配置被测物的驱动和FTP软件，同时也需要关闭防火墙。这台PC主要是为了给被测物供电和提供驱动程序。此时Client PC的IP地址是综测仪提供的那个向下分配的IP地址。

（3）在Server PC中配置server功能，设备之间通过网线连接，保证3个仪器之间的网络连接畅通。关掉PC自带的防火墙。比如我们可以设置Server PC的IP地址为201.20.2.10.

当设备都设置好了之后，让所有的设备保持正常的工作状态，让被测物与基站建立连接，然后通过Client PC上的FTP软件从Server PC上下载一个文件，使设备之间的下载速率达到最大。然后将基站选择到Data Throughput Monitor观察UE的在OTA层和IP层的传输速率，我们一般把IP层RX Average值最为参考值，如下图所示：

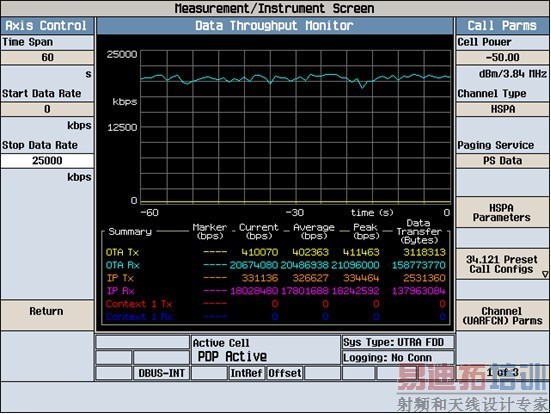

这是Cell Power 为-50dBm下的吞吐量测试截图

OTA Tx和RX分别是指从被测无线终端数据链路层发送和接收的比特速率，IP Tx和Rx分别是指从被测无线终端网络层发送和接收的比特速率我们可以看到OTA层RX为 20.5Mbps附近，而IP层RX为17.8Mbps附近。这里基本上达到了HSPA+的速率要求了。
