短距离无线通信设备（SRD）的检测

以上频谱的共用，造成了很多实用兼任性的问题，这也是为什么各国均要求对SRD进行强制检测的原因。即使SRD产品功率小，但由于频率问题这种设备在一定程度上也会对其它设备产生干扰。欧盟对SRD产品定义了对应的检测标准EN300 220，这个标准不仅对产品的发射机（TX）有要求，对接收机（RX）同样也有要求。

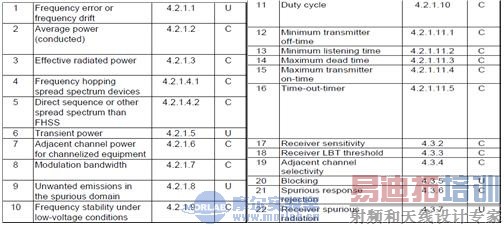

具体测试如下表（表一）所示，此部分标准的测试项共有22项，其中强制测试的项目有五项（U代表无条件执行、C代表厂家自己申明可选测试项）。

表一

在实际测试的时候需要厂家两种样式的产品：

第一种是牵引出射频线的产品，这种产品是在测试传导方式的时候需要用到的。

第二种样品就是整机，也就是完整的实际出售的机器，这种产品是用来做辐射测试的产品。

另外实际测试的时候必须让产品持续工作，也就是把产品调制为持续不断发射的状态，就相当于进入test mode。在这种状态下才能对产品进行测试。

下面我门对TX介绍一下传导测试的方法与测试的结果：

一、首先我们要在屏蔽室环境下进行测试，测试环境必须与外界隔离开，这主要是为了防止外包信号的干扰所带来的结果失真。其次测量要用到的是频谱仪，来测量我门想要测量的值。当然还需要配合用到射频衰减器，这个设备是用来衰减被测物体（EUT）发射出来功率，对测试仪器起到的一个保护作用，以免被测设备由于功率过大对测试仪器造成损坏。

二、进入测试模式，使产品正常工作起来，看是否是自动持续发射状态，如果不是那么就需要手动来控制持续发射。

三、将被测产品加上衰减器连接到频谱仪上，同时在频谱仪上设置好衰减值（看衰减器的大小而定）。

四、在频谱仪上设置工作频率也就是中心频率（center Freq），然后进入相应选项将RBW设为100KHz，VBW同样设置为100KHz，有时候为了更清楚的看到结果可以将RBW、VBW按实际情况设置(一般设置RBW、VBW需要大于占用带宽)，然后设置频宽Span。

五、在频谱仪上进入Trace view选项，然后选择Max Hold（如果波形太杂可以清掉重新来过）定下波形peak search找它的最大点，这个波形图就是我门要的测试结果（如图一）。

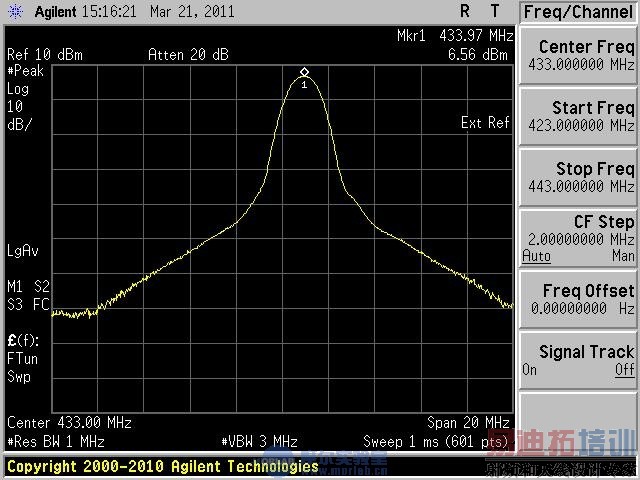

图一

上图就是摩尔实验室进行实际测试的一个示例，所测试的产品是433MHz的一个SRD产品，它的工作频率是433.89MHz，从这结果可以看出产品的频率偏移在80KHz，标准的限值是200KHz。它的最大输出功率测出来的是6.56dBm小于标准限值，是合格的产品。
