2GHz WCDMA终端设备射频测试介绍（三）

在WCDMA系统中，为了验证UE操控DPCCH的质量，以及UE对TPC命令的响应，标准中对输出功率的失同步处理和发射关功率均有相应的限制要求。本期摩尔实验室（MORLAB）将继续为您介绍2GHz WCDMA终端设备射频测试之输出功率失同步处理和发射关功率这两项测试。

（一）输出功率的失同步处理

为了检测Layer 1上信号的损失，UE应该检测DPCCH的质量以决定打开和关闭发射机。图一中Qout的门限值指出了当DPCCH质量降低至多少时UE应该关闭发射机，相应的Qin 指出了UE应该打开发射机的门限值。

1.测试目的：

验证UE操控DPCCH的质量并根据图1来控制其发射机的开或关。

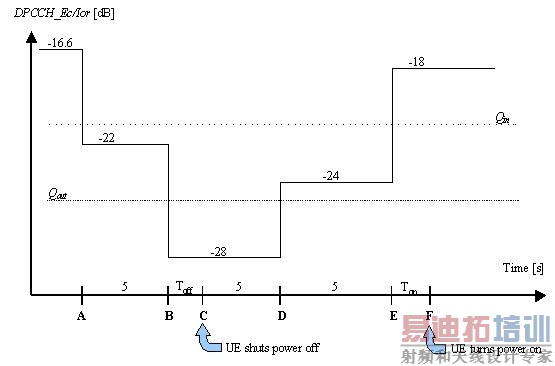

图一：输出功率失同步处理要求

2.测试条件：

1）使用射频线将手机和系统模拟器连接，需要注意RF线的补偿。
2）按照通用呼叫建立一个呼叫，DCH的参数根据表1设置。
3）将UE置于环回测试模式进行测试。

3.测试步骤：

1）SS（Systems simulator）连续发出上升的TPC命令使UE发射的功率达到最大的发射功率；
2）SS控制DPCCH_Ec/Ior符合表2中的A到B，SS控制UE连续发射5s，验证在此期间UE不掉话；
3）SS控制DPCCH_Ec/Ior符合表2中的B到D，SS等待200ms，验证在此期间UE发射中断；
4）SS控制DPCCH_Ec/Ior符合表2中的D到E，SS控制UE连续发射5s，验证在此期间UE不发射；
5）SS控制DPCCH_Ec/Ior符合表2中的E到F，SS控制UE连续发射5s，验证在此期间UE不发射；
6）SS控制DPCCH_Ec/Ior符合表2中的F之后，SS等待200ms，验证在此期间UE发射；

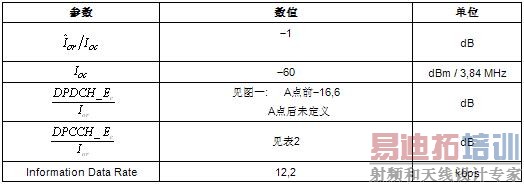

表1 失同步处理测试的DCH参数

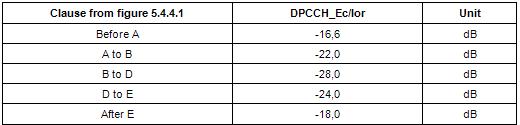

表2：DPCCH_Ec/Ior 电平的测试要求

4.测试限值:

步骤1-6全部符合表2的要求。

（二）发射关功率

发射关功率是指当发射机关闭时经过RRC滤波处理的平均功率。发射关功率状态并非指UE处于关闭状态，而是指在发射机没有发射，或者由于上行DPCCH的非连续发射， UE在未发射DPCCH的间隙处于不发射的状态。

1.测试目的：

验证UE的发射关闭功率是否小于-56dBm，避免超过指标要求的发射关功率会增加对其他信道的干扰和减小系统容量。

2.测试条件：

1）使用射频线将手机和系统模拟器连接，需要注意RF线的补偿。
2）按照通用呼叫建立一个呼叫。
3）将UE置于回环测试模式下进行测试。

3.测试步骤：

1）给UE发射释放命令使其停止发射；
2）用测试仪器测UE的降低的输出功率。

4.测试限值：

UE的输出功率应小于-55dBm。
输出功率的失同步处理和发射关功率需要多台仪表组合才能完成测量工作，考虑到结果的一致性和可靠性，建议在GCF等一致性测试系统上完成以上项目。
