LED驱动器的调光技术

录入:edatop.com    点击:
       LED调光功能的实现方式

  LED驱动电路常用的调光方式可分为两种:模拟调光和PWM方式。因为LED的亮度主要受正向电流的影响,与正向电流密度成正向变化的关系。以上两种调光方式都是通过改变流过LED的平均电流来改变它的亮度。

  模拟调光:这种方式通过连续的方式线性调节流过LED的电流,来改变灯的发光亮度,可在较大范围内调节LED的亮度。

  PWM调光:通过在单位时间内反复地接通和断开LED电流来调节发光亮度,开关频率一般要高于100Hz,以便这个脉冲电流不易被人眼察觉到。流过LED的平均电流I与占空比D是线性比例关系。

  是采用降压拓扑结构的一个LED恒流驱动器(图1),输入电压范围可从4~20V,ILED从10mA~1.2A可调,可驱动单个或多个LED串, LED的电流等于流过电感的电流,该电路随着VIN电压的升高,通过监控CS引脚的电压来调节流经LED、L、R2的电流脉冲的占空比使得LED的电流恒定在设定值。HX3143可通过设置CS到GND的电阻器Radj来编程流过LED的电流大小。DIM引脚可接受模拟调光和PWM调光。

  模拟调光

  LED的亮度主要受正向电流的影响,与正向电流密度成正向变化的关系。正向电流越大,说明电子与空穴复合的机率越大,发光亮度越强。

  模拟调光技术就是通过改变单位时间内流过LED的平均电流来控制LED的亮度,例如:我们需要将LED的亮度降低到原来亮度的50%,只需要将LED的电流降至最大值的一半。模拟调光可以通过调整电流检测电阻Radj的阻值大小来设置LED的电流,或者通过在驱动芯片的调光控制引脚端施压一个直流电压来实现。图2显示了HX3143模拟调光的两种方式。

[p]         1.调整控制引脚直流电压实现模拟调光

  图2中的Rdim可设置在200kΩ。CS端上的电流检测电阻Radj是用来设置流过LED的最大电流的。对于驱动一颗1W的白光LED,额定电流需要350mA左右。我们只需要将Radj设置成0.31Ω,流过LED的最大电流可以通过下面的公式计算得到:

  将VCC的电压从1.2V升至2.5V,流过LED的电流会线性地变化(如图4),从而LED的亮度也线性的变化。

  此调光方法简单,只需要在VCC端加一个直流电压,改变电压大小便可以进行调光,且调光比较线性。

  2.调整Radj进行模拟调光

  如图2(HX3143模拟调光电路),使用CS参考电压时,Radj值的变化将对应LED电流的变化,在驱动大功率LED的调光应用中,该电阻Radj的阻值需要在1Ω以下,如果市场上有在0.1Ω到1Ω可调的变阻器,HX3143用模拟调光将成为一个非常简单的方式。

  图5是当HX3143驱动大功率LED时,LED电流随着Radj的变化曲线图。图5那条曲线也符合HX3143的计算LED电流的公式:

  变电阻型调光在电阻上将多余的电能转变为热能,这是能量的损失。模拟调光最大的优点在于它避免了由于调光所产生的噪声。在模拟调光时,驱动器始终处于连续工作状态,并且驱动器的电能转换效率随着输出电流减小而快速下降,采用模拟调光会增加系统的功耗。模拟调光的另一个缺点是LED发出光的色温会随着LED电流的特定函数而变化,对色温要求较高的场合应避免使用模拟调光。

[p]         PWM调光

  脉冲宽度调制使用开关电路以相对于人眼无法识别的频率快速开关LED,人眼看起来LED是一直在发光的,实际LED在一闪一闪的,只是那个频率人眼无法识别。单位时间内开关管导通时间与关闭时间决定了流过LED的平均电流,也就决定了LED的亮度。

  LED的响应时间一般在几nm到几十nm,这样的发光器件很适合以高频率频繁开关的场合,因此我们可以很方便地通过周期性改变占空比来实现LED的数字调光。

  HX3143的PWM调光功能可以通过调制LED驱动器的DIM引脚方式实现。

  如图3所示,可以在DIM引脚加一个PWM信号,通过改变PWM信号的占空比来调节LED的亮度。 HX3143可以接受较宽的频率范围和幅度。只要外部有一个产生PWM控制信号的微控制器,调光就变得十分简单,通常可以利用一个555电路来产生PWM信号。

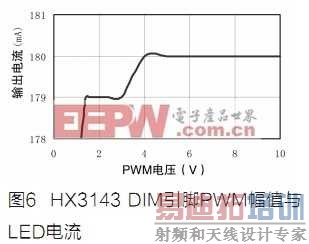

  图6是HX3143在VIN=12V,DDIM =50%,Radj =0.31Ω,F=1kHz测得的ILED与PWM信号幅度VPWM的曲线图,可见该驱动器可接受较宽的脉冲幅度。随着PWM信号幅值的增大,流过LED的电流基本不变。

[p]

  PWM调光最低的PWM信号的频率是基于:当开关频率低于100Hz时,肉眼便可以看到抖动或闪烁;而最高调光频率上限是脉冲施加器件后,电路所需要的启动时间,频率太快的话,器件会无法响应。实验测得当调光频率在10Hz~80Hz时,HX3143驱动器支路上的白光LED在闪动。图7是HX3143的调光频率在1kHz,占空比为50%时测得LED电流的波形图。ch1:50%占空比的PWM信号,ch2:SW波形,ch4:LED电流波形。

  HX3143驱动的DIM引脚PWM调光可接受的频率在100Hz到50kHz之间,占空比从0%到100%可调,图8显示了该驱动器在4种不同PWM频率的控制下,LED电流随着占空比的变化而变化的曲线图(信号发生器的占空比从20%~80%可调)。从该图中可以看出,4条曲线基本吻合在一起,这就说明:在调光时,不同频率下,LED电流大小只受占空比的影响,占空比越大,流过LED的平均电流就越大。根据ILED 、占空比DDIM 与调光后ILED-DIM 大小,可推出LED的调光电流与调光波形的占空比成正比,得到如下公式:

  ILED-DIM =DDIM ×ILED

  其中ILED 是R2=0.31Ω时额定的LED电流。

  PWM调光可以精确地控制LED的平均电流,而且调光效率也最高,在保持驱动高效工作的同时,它可以提供一个稳定的颜色输出,不至于让色温发生漂移。PWM调光的劣势在于调光时很容易产生人耳听得见的噪声。
