10G光信号测试步骤和实例

1. 测试仪器介绍

10G 光信号采用的仪器是泰克公司的采样示波器 DSAA8200 ＋ 80C 08C 光采样模块， 不单支持 10Gbps 接口所有速率 (9.953Gb/s ～ 12.5Gb/s) 的时钟恢复， OCR 更完全符合 IEEE802.3ae 规范的频响与滚降特性，实现时钟恢复，进行一致性眼图测试，能够同时支持 850 nm(10GBase-S),1310nm(10GBase-L) 与 1550nm(10GBase-E) 3 种不同物理层。

2. 测试过程及步骤

对 10G 光信号的测试过程如下：

1) 温度补偿

对于 10Gbps 的信号，仪器的温度对测试结果也会产生很大的影响，因此在测试前必须

对仪器进行 20 分钟以上的开机预热，并进行文档补偿操作。操作界面如下：

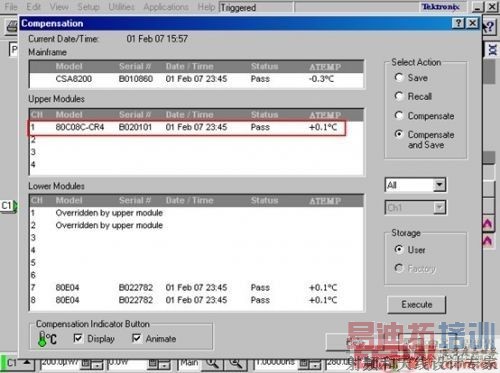

图 1 温度补偿操作界面

点击 CSA8200 主界面右下方红色椭圆按钮，弹出 Compensation 窗口，里面包括了主机带有的各个 模块的温度信息，按照默认设置点击 Execute 。

2) Dark Llevel 校准

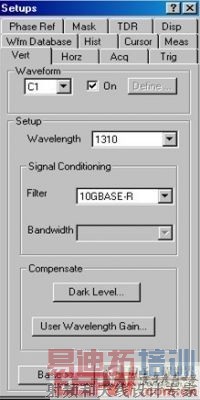

点击 Setup ，选择 Vert 选项栏，如右图所示。在进行 Dark Level 校准前需要把 80C 08C 光模块的光纤接头的黑色防尘罩盖严实，再点击 Cpmpensate 下的 Dark Level 进行校准；在进行 Dark Level 校准的同时，在选项栏下面还需要对被测信号的波长（ Wavelength ）进行设置，这里设置的为 1310nm ；还需要根据测试信号的 10Gbps 信号标准对的滤波器进行设置。

3) 触发设置

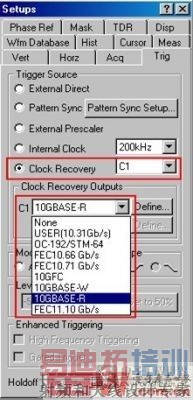

在 Setup 的 trig 设置中，可以对需要对触发时 钟源和时钟恢复输出进行设置。

80C 08C 光模块带有时钟恢复功能， Trigger Source 选择 clock Recovery, 仪器会自动检测出带时钟恢复功能的通道，可以在后面对应的下拉菜单中来选择实际使用到的通道。

80C 08C 光模块还具有将恢复时钟输出的功 能，此时需要选择对应的信号标准（和滤波器设置的标准一致）。所以还可以通过输出的恢复时钟使用外触发外进行测试。

4) 波形数据库设置

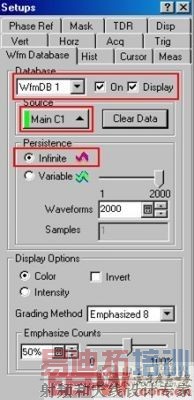

CSA8200 最多可以设定 8 个波形数据库来同时显示多个波形。在这里我们选择波形数据库 1 （ WfmDB1 ），并将 On 和 Display 的复选框勾上；

Sourse 源选择 80C 08C 光模块所在的通道，这里为 C1 ；余晖（ Persistence ）方式选择为无限余晖（ Infinite ）。其他设置保持默认值。

5) 测量项设置

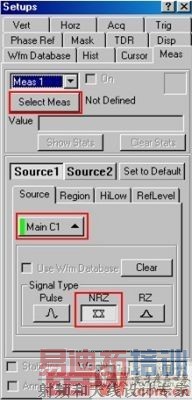

在这里设置需要查看的波形参数及眼图参数，如上升时间、下降时间，眼宽、眼高等。通过 Select Meas 来选择不同的测试项。在进行 10G 光信号的测试时要特别注意需要将 Signal Type 改为 NRZ 。

6) 模板设置

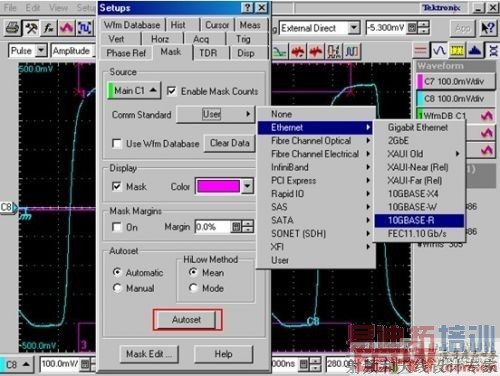

最后需要为眼图测试设定模板，以检测信号是否满足规范要求。在 Mask 选项栏中将 Enable Mask Counts 复选框选中，启用模板检测。同时在 Comm Standard 中选择被测信号对应标准的模板类型，下图中选择的是 10GBSAE-R 。

至此，在进行正式测试前对仪器的设置已经完成。

在实际测试时，由于水平分辨率和垂直分辨率的设置不是最合适的，仪器捕捉到的眼图无法很好的套用模板， DSA8200 在具有自动套用模板（ Autoset ）功能，方便使用者进行和标准模板比较评估。

3. 测试实例和结果

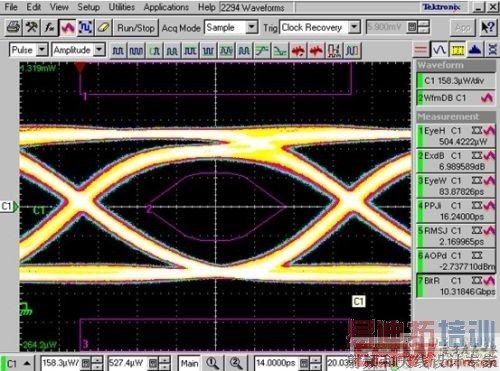

光模块 1 测试眼图

光模块 2 测试眼图
