分立电阻器检定测试系统的常见误差来源——热电动势及漏电流

录入：edatop.com 点击：

热电动势
当电路中的不同金属处于不同温度时，会形成热电动势(EMF)或电压。为了消除这些不必要的电压带来的影响，使用偏置补偿电阻测量方法。通常，这个方法在指定的电流源值测量电阻，然后减去电流源设置为零时测得的电阻。当源电流设置为零时，就可以测得是因热电动势而产生的电压。
通过2400数字源表前部面板或远程总线，可以自动计算偏移补偿电阻。为了通过前部面板配置这个功能，可以使用FCTN键。为了通过总线配置这个功能，可以使用CALC1子系统。

漏电流
在进行大电阻测量（如测试高兆欧电阻器）时，线缆和夹具中的泄漏电流可能成为误差的一个来源。为了使这个问题的影响最小化，在建造测试夹具时要使用高阻抗材料。

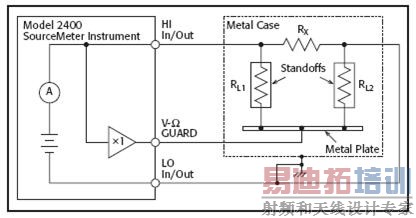

2400数字源表的内置保护装置提供了减少漏电流的另一种方法。该保护装置是电路中的一个低阻抗点，与被保护的高阻抗点几乎具有相同的电势。图1中的实例给出了最好的说明。

图1.
2400型数字源表的内置保护装置

在这个例子中，待测电阻器(RX)安装在两个绝缘支架上(RL)。在这个电路中使用保护装置，确保所有电流流经RX而不通过支架。将2400型数字源表的V-Ω保护端与金属板相连，就可以对该电路起到保护作用。这使得RL1绝缘体的底部与顶部几乎处于同一电势。由于绝缘体的两端几乎处于同一电势，几乎没有电流流经绝缘体。因此，如同预期一样，所有电流都将流经待测电阻器。为了避免共模噪声以及其他干扰引起的噪声，数据源表的LO输入/输出端必须与金属屏蔽层相连。
警告:保护端与HI输出端处于同一电势。因此，如果在HI输出端出现危险电压，那么也在保护端口同样也会出现危险电压。
通常，当源电流较小或测量小电流(<1μA)时，应当使用线缆保护装置。
