MIMO 射频信号分析与发生测试系统

录入:edatop.com    点击:

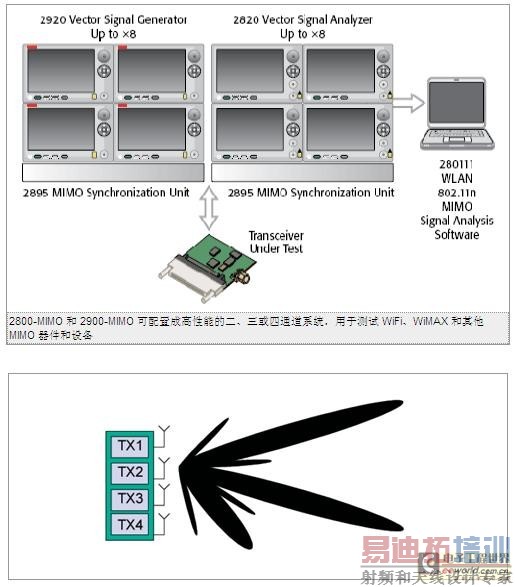

2800-MIMO 射频信号分析仪和 2900-MIMO 射频信号发生器是专为满足 802.11n WiFi 和802.16e 移动 Wi-MAX Wave 2 多入多出通信标准的需求而推出的高性能 MIMO 测试系统。采用 2820 型射频信号分析仪和 2920 型射频矢量信号发生器可以配置出具有 40MHz 信号带宽的二、三或四通道系统。这些仪器内置了硬件连接和有关固件,支持 MIMO 功能。

这些 MIMO 系统最初可配置为 2×2 系统,然后通过增配标准的 2820 或 2920,升级为三通道或四通道系统。而且,这些仪器不一定专用于 MIMO 系统。通过选择固件中的配置,改变一些背板线缆,可以将这些仪器配置为 MIMO 系统或者用作单独的 SISO(单入单出)仪器。

2820 型射频矢量信号分析仪和 2920 型射频矢量信号发生器是中等性能的测试仪器,适用于现代射频通信设备和器件的研发与生产测试。它们建立在使用当前最新射频和 DSP(数字信号处理器)技术的新一代仪器平台上。这使得它们能够快速测量和产生射频信号,同时不会降低精度和可重复性。

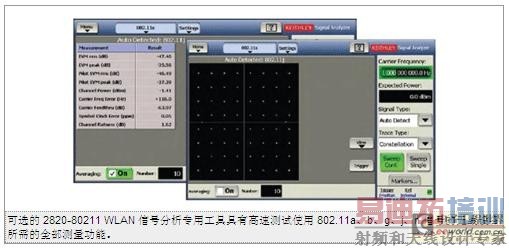

2820 和 2920 都支持 MIMO 功能,具有配置成 MIMO 测试系统所需的硬件和软件结构。经过简单的重新配置,还可以将它们配置成独立的测试仪器或者配置到某个 MIMO 测试系统之中。这种灵活性对于那些不希望在 MIMO 系统上专门进行大规模投资而在必要时又需要这一功能的用户而言是十分有用的。配置了可选的 2820-80211 WLAN 802.11 信号分析专用工具的 2820 型射频矢量信号分析仪能够测量所有的 802.11a、b、g、j 和 n SISO 信号。这种专用工具能够自动检测调制类型。它具有多个测量显示窗口,包括星座图、每通道的EVM、每符号的 EVM、CCDF 等等。根据信号的类型,可以在 17到 50ms 内完成全套信号测量操作。

2920 提供了可选的任意波形发生器 (ARB),其波形存储深度为 100M 次采样,带宽高达 80MHz,能够产生用户所需的 WLAN、WiMAX 和任意其他测试信号。2920 的 ARB 存储器中可以同时保存多个不同的信号波形。采用 SCPI 命令可以在 3ms 之内完成任意两个波形之间的切换,采用 ARB Sequence 模式则可以更快速地进行切换。当使用 List 模式或 ARB Sequence 模式时,频率切换时间为 1.3ms,采用 SCPI 命令时,切换时间为 3ms。这大大加快了需要多种测试频率、多个测试信号或者两者兼有的射频器件的测试时间。

波束赋形是吉时利 2800 系列矢量信号分析仪和 2900 系列矢量信号发生器的主要性能优势之一,它们通过调整波束赋形中每个相关发射器或接收器的相位与幅值,能够将射频通信的能量对准到指定的用户。目前波束赋形的研究主要围绕开发更高配置的无线通信设备,以便给用户尽可能提供最大数量的服务。8×8 以及更高配置的无线通信技术是宽带无线通信研究的主流。吉时利提供了业界目前唯一的 8×8 级相位相关测量系统。 [p]

MIMO 精确而稳定的同步单元

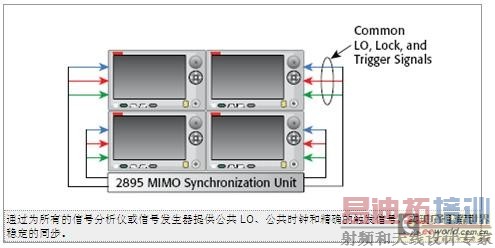

2895 型 MIMO 同步单元能够为系统仪器提供经过同步的信号。通过这一功能,最多可以在四台信号分析仪或信号发生器之间实现高度精确和稳定的对准。2895 型 MIMO 同步单元为系统内连接的所有信号分析仪或发生器提供了公共 LO(本地晶振)、公共时钟和精确的触发器。这种高度精确的对准功能使得系统能够进行精确而可重复的 OFDM (正交频分多路复用) MIMO 信号测量。

每套系统内所有仪器的射频载波相位都是彼此同步的,不限制使用锁相环。任意两台仪器之间射频载波相位的峰-峰相位抖动低于一度。此外,这些 MIMO 系统仪器的信号抽样器都是精确对准的。系统的最大抽样时间差为 1ns,任意两台仪器之间的峰-峰抽样器抖动都小于 1ns。

                                                                                     MIMO 信号分析软件

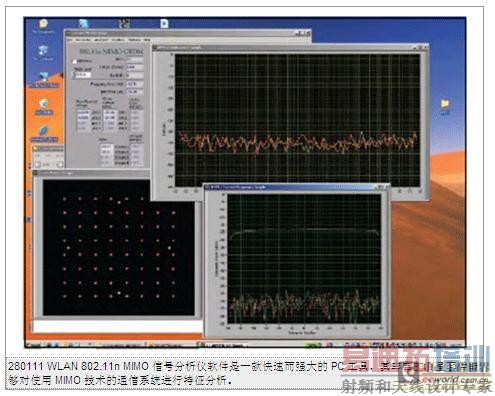

280111 WLAN 802.11n MIMO 信号分析软件是一套具有业界领先水平的 PC 工具。这一快速而强大的软件包含丰富的测量套件,能够分析多达 16 路 4×4 MIMO 通道的 802.11n WLAN 设备信号。

该软件的 GUI 配置过程快速而简便,通过 SCPI 命令集实现与测试系统的接口。它最多能够将四台 2820 的数据流入到 PC 机中,分析所有接收到的信号,显示结果。它能够自动检测 802.11n 的 MCS (调制编码方案)。其广泛的测量功能包括 SISO 测量,例如误差矢量幅值 (EVM),以及频率误差与 MIMO 测量,例如信道响应和互功率(即发射器隔离)。

吉时利推出的新一代射频测试仪器能够满足当前无线技术和商业领域中设计者和制造商面临的挑战。它们的带宽能够测试当前的无线设备,也适合于大多数未来新技术的需要。它们具备测试多种信号的灵活性,并且可用于 SISO 和 MIMO 测试的测试结构中。此外,它们具有极高的测量精度,能够确保很高的产品质量和生产成品率,也具有较高的测试速度和降低测试成本所需的低设备成本,从而满足了商业的需要。
