日置（HIOKI）·新品功率分析仪PW6001
录入：edatop.com 点击：

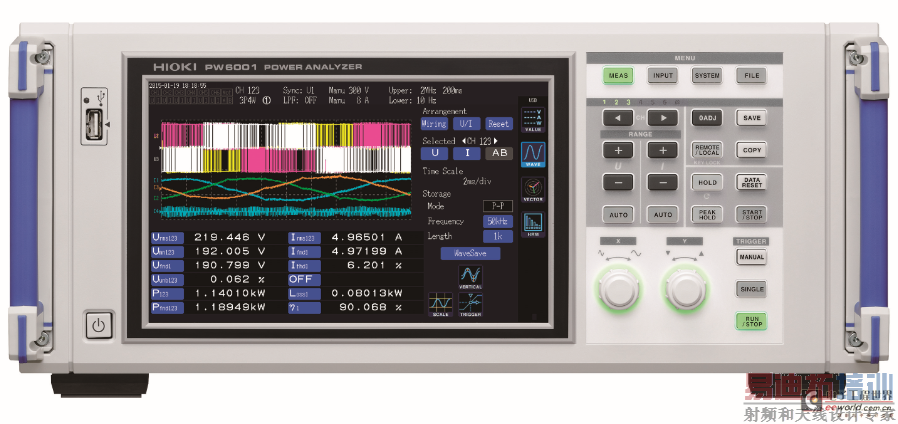

HIOKI最新上市的功率分析仪PW6001。可谓目前同行业功率测量类中的突破性产品。
现如今，源于电动车和太阳能发电设备等的大力发展，其对于能源的转换效率测量的需求越来越多。随之而来的效率测量中，更多的要求高精度、宽带宽以及高稳定性，因此我司为应对以上需要，研发并生产了满足以上要素的功率分析仪PW6001。
一直以来功率分析仪的主要用途是为了降低家电和AV设备等电气设备的消耗功率的进行功率测量，为了节能活动的顺利推行，现在对于能源的转换效率测量的需求越来越多了。
能源的转换效率测量比如电动汽车（EV）、混合动力车（HEV）的马达分析等。EV/HEV是通过电池来驱动马达，但是同时通过变压器有效的控制马达。这时，通过分别测量电池和马达之间，以及变压器和马达间的功率，并比较分析两者的功率，掌握能源转化效率。
PW6001具备世界最高级别的测量精度，和其他型号相比，由于测量频率的宽频带、抗干扰性能的提升，从而具备高稳定性的特点。除此之外，还具备波形分析功能，测量通道最大可达12ch。PW6001是我司功率计中的具备可称得上旗舰机型的新产品。

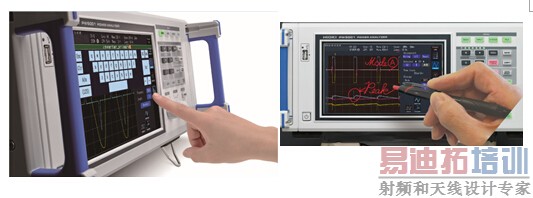

此外，虽说功能强大，但是操作一点也不复杂繁琐。触屏设计，手写输入等人性化功能帮助使用者完成测量要求，更快捷、高效的获取所需要的数据。
主要用途
· EV/HEV的马达分析
· 太阳能发电功率调节器的转换效率测量
· 风力发电的功率转换效率测量等
· 变频器测量
PW6001的主要特点
1.测量精度是世界最高级别的±0.05%，实现DC精度和传感器组合精度的高精度化PW6001的功率基本精度是±0.05%，这是即迄今为止的世界最高级别。
而且，为了测量EV上安装的DC/AC变压器的能源转换效率，DC精度非常重要。PW6001的DC测量精度 为±0.02%rdg.±0.05%f.s.。并且我司有额定50A到额定1000A的各种电流传感器可以组合使用，即便加上传感器精度也能达到最 高±0.11%的高精度。
另外，模拟信号转换为数字信号的A/D变频器时，采用了18bit（以往机型都是16bit）。因此，通过更加精细的分辨率达到高精度测量。
2.宽频带
PW6001的测量频率和以往机型相比要宽。因此，也能够应用在高速开关化推进中的变压器测量里。和我司以往机型（3390-10）相比，带宽扩大至10倍。
3.具备相当于示波器的波形分析功能
能源转换效率测量时，需要进行波形分析，因此安装了波形分析功能。除了电压、电流波形以外，还能同时显示扭矩传感器和编码器信号。
4.测量通道数最多12ch
1台PW6001最多可进行6ch测量。通过光连接线（最长500m）连接2台PW6001时，则可以作为最多12ch的功率计来使用。
这点主要是考虑到进行变电站、工厂等2地距离较远的测量需求。
※1：使用光连接线连接2台时
5.提高了抗干扰性能，追求测量的稳定性
为了稳定的进行能源转换效率的测量，必须降低干扰的影响。PW6001内安装了用单一性状削成的金属的固体盾构和将电气信号变为光的光绝缘设备，从而提高了抗干扰性，并且增强了测量稳定性。
