采用加速度传感器的角度测量仪系统硬件电路设计

　　本角度测量仪采用STM32F107作为数据处理的核心芯片。这是一款低功耗、高速度的32位处理器，拥有Cortex-M3内核。角度测量模块使用的是高精度、低功耗的双轴加速度传感器ADXL202，能将加速度信号转换成数字方波信号输出，可直接与STM32F107连接，通过一定的算法即可计算出当前的倾斜角度。显示模块使用的是12864ZW型128×64的点阵液晶显示器。

　　角度测量模块

　　角度测量模块使用的是ADI公司出品的低成本、低功耗、高精度的双轴加速度传感器 ADXL202，其测量范围为-2g～+2g，既能测量动态加速度，又能测量静态加速度。它的工作电压是3.0～5.25 V，工作电流低于0.6 mA，最高主频可达到70 MHz，所以从功耗、灵敏度和精确度考虑，选择ADXL202作为角度测量模块的核心芯片。

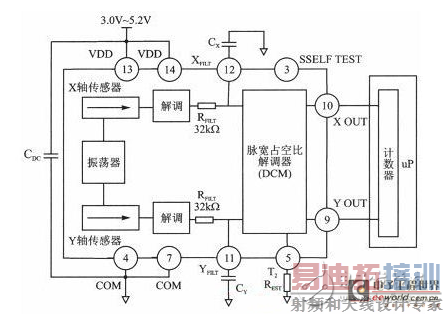

　　图 ADXL202的功能结构框图

　　角度测量模块硬件电路设计

　　为保证ADXL202高精度稳定的工作，需要根据芯片技术文档和实际使用情况，来配置信号周期、滤波电容（决定信号的带宽）。ADXL202的输出信号是脉宽占空比调制信号，占空比T1/T2与被测加速度成正比。0g时，其输出为50%占空比，灵敏度为每g所引起的脉宽占空比变化12.5%。查阅芯片的技术文档，可以通过电阻RSET来设定DCM的周期：ADXL202 通过XFILT、YFILT外接电容CX、CY来设定ADXL202的带宽，这个带宽决定了它的测量精度，同时电容CX、CY可以去混叠和滤波。为了使脉宽占空比的误差最小，模拟带宽应比脉宽占空比的频率低1/10。对技术文档提供的表2进行分析，并考虑设定T2为1 ms，脉冲占空比频率为1 kHz，为满足实际需要和DCM误差最小的要求，选择0.05μF的滤波电容，此时模拟带宽为100 Hz。根据芯片的引脚配置图和以上的各类配置，可以设计角度检测模块的硬件电路，其电路原理如图4所示，其脉冲输出端直接与STM32F107的I/O口相连。

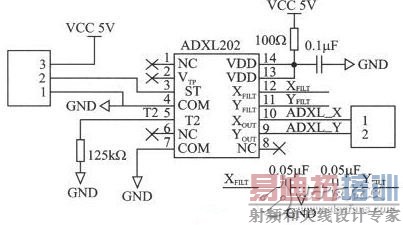

　　角度采集原理图

　　由图可知，ADXL202是基于单片集成电路的完善的双轴加速度测量系统，对X、Y轴而言，输出环路将加速度信号转换为脉宽占空比的数字信号输出，这些数字信号可直接传输给STM32F107，无需A/D转换或其他附加的其他电路。

　　本文论述了一种基于ADXL202的高精度角度测量仪的研究和设计方法，对ADXL202的角度测量原理和STM32F107的输入捕获功能进行了详细的介绍。经实验测试，该测量仪能高精度地完成角度测量，而且可靠性好，对角度测量的研究和设计有着积极的意义。
