什么是jitter,jitter是什么意思?

录入:edatop.com    点击:

什么是jitter,jitter是什么意思?

在数据网络中,抖动(jitter)是通过一个网络的反应时间的可变性测量标准。一个非常小量的抖动对使用语音和视频的实时应用都是很重要的。抖动可能也指由从它的原始时间选择位置的信号变化引起的模拟传输线路失真。

Jitter是具有一个非高斯概率密度函数的Jitter,确定性jitter总是在幅度上跳跃的并在特定的原因下发生,四种确定性jitter被定义:占空比失真jitter、数据从属jitter、正弦jitter和不相关(对数据)跳跃jitter,DJ的特性由它的跳跃和峰峰值决定。

DJ的形式有几种,时钟信号是典型的易受占空比失真(DCD)和周期Jitter(PJ)的影响的,数据信号也容易受DCD和PJ的影响,还易受符号间干扰(ISI)和数据从属Jitter(DDJ)的影响。不管采样尺寸如何改变,只要充足的数据点被采集以完成每个周期元素的至少一个完全的周期,那么DJ的总量将保持不变。

所谓jitter就是一种抖动。具体如何解释呢?让我们来看一个例子。假如你有个女友,你希望她每天晚上下班之后7点来找你,而有的时候她6:30到,有的时候是7:23,有的时候也许是下一天。这种时间上的不稳定就是jitter。如果你多观察这种时间上的不规律性,你会对jitter有更深一些的理解。在你观察的这段期间内,女友最早和最晚到来的时间被称为“jitter全振幅”(peak to peak jitter amplitude)。“jitter半振幅”(jitter-amplitude)就是你女友实际来的时间和7点之间的差值。女友来的时间有早有晚,jitter半振幅也有正有负。通过计算,你可以找出jitter半振幅的平均值,如果你能够计算出你女友最有可能在哪个时间来,你就可以发现女友来的时间是完全无规律的(随机jitter radeom jitter)还是和某些特定事情有关系(关联jitter correlated jitter)。所谓关联jitter就是比如你知道你的女友周四要晚来,因为她要去看她的妈妈。如果你能彻底明白这点,你就已经是一个correlated jitter的专家了。

在理想情况下,一个频率固定的完美的脉冲信号(以1MHz为例)的持续时间应该恰好是1us,每500ns有一个跳变沿。但不幸的是,这种信号并不存在。如图1所示,信号周期的长度总会有一定变化,从而导致下一个沿的到来时间不确定。这种不确定就是抖动。
抖动是对信号时域变化的测量结果,它从本质上描述了信号周期距离其理想值偏离了多少。在绝大多数文献和规范中,时间抖动(jitter)被定义为高速串行信号边沿到来时刻与理想时刻的偏差,所不同的是某些规范中将这种偏差中缓慢变化的成分称为时间游走(wander),而将变化较快的成分定义为时间抖动(jitter)。

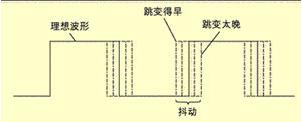

时间抖动(jitter)示意图
