通用线阵CCD采集系统设计

录入：edatop.com 点击：

摘要：针对设计微型光谱仪时常会根据需要更换CCD，PDA的现状，采用Cypress公司的AD21310和Cyclone系列FPGA设计适用于多种线阵CCD和小型面阵CCD的通用采集系统，设计16口入8口出异步FIFO。提供192 Kb高速缓存空间。USB器件采用快速读入方式，极大提高了数据传输速度。系统实现了多种线阵CCD采集，同时也实现了相关双采样技术，具有快速、便捷、模块化的特点。

关键词：数据采集；CCD；FIFO；USB

1 引言

随着微型光谱仪快速发展，CCD和PDA广泛使用，CCD和PDA的种类型号越来越多，每种型号都需要专门的驱动采集板，使得开发产品周期长、费用大。这里提出一种基于FPGA和USB的通用CCD采集系统设计方案。该系统在不改变硬件的情况下可以采集多种CCD，并上传至PC机，使用软件处理采集到的数据。

2 通用CCD采集系统设计

系统部署图如图1所示。系统硬件分为接口板、通用驱动采集板、计算机。接口板匹配驱动信号，将CCD输出视频信号通过前置处理后链接到CCD通用采集板。在CCD通用采集板中，A/D转换器对视频信号进行模数转换后，按帧暂存在FPGA内的FIFO中，通过USB快速块传输模式上传到计算机中．最后计算机软件MEMSpector处理并显示采集到的谱线。

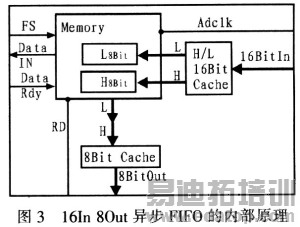

通用性是由通用CCD驱动模块和16In8Out异步FIFO实现的。根据不同类型的CCD编制不同的CCD驱动模块，采用16In8Out异步FIFO，FIFO根据CCD驱动模块提供的FS帧同步来确定暂存A／D转换一帧像元数，实现了采集A／D转换数据与USB传输的分离，在修改或升级CCD驱动时，无需修改采集和数据输出代码，实现了通用性。

2．1 CCD接口板

由于大多数CCD管脚不兼容，视频输出电压也不同。CCD接口板提供CCD插座和转接CCD驱动信号以及输出信号电压匹配。CCD接口板是各种类型CCD链接到通用CCD采集板的纽带。

2．2 通用驱动采集板

通用驱动采集板由A／D转换、FPGA(通用CCD驱动器模块和16In8Out异步FIFO模块)、USB 3部分组成。A／D转换部分完成系统的A/D转换；FPGA部分完成系统的CCD驱动、数据采集、CDS实现；USB部分完成数据的传输。

2．2．1 A／D转换部分

系统需采集多种CCD并实现CDS，而且系统主要由USB供电，这就要求A／D转换速度快，供电电压低，最好参考电压内置。AD9235-40属于12位、40 MS／s模数转换器系列，采用3 V单电源供电，该系列均内置一个高性能采样保持放大器(SHA)和基准电压源。AD923540采用多级差分流水线架构，内置输出纠错逻辑，在40 MSP／S数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

FPGA中采集信号发生器提供A／D采集时钟，同时也控制FIFO和CCD驱动器。A／D采样速率不再受数据传输和采集制约，采样速率完全和CCD速度匹配。并可实现1帧内1个像元的双采样，从而实现CDS。

2．2．2 FPGA部分的通用CCD驱动器模块

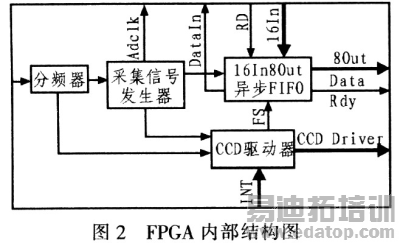

由于不同生产商的CCD器件的驱动时序往往差别很大，因此需针对每种CCD器件编制其CCD驱动器模块。驱动时钟和采集脉冲由分频器和采集信号发生器提供，如图2所示。
