基于网络的智能精密压力传感器原理与应用

4智能压力传感器的应用

4.1 PPT模拟输出的配置

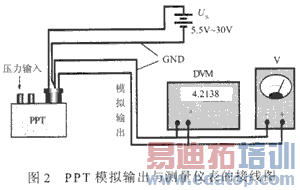

单独使用一个PPT，能代替传统的模拟式压力传感器。其最大优点是不需要校准即可达到高精度指标。PPT模拟输出与测量仪表的接线如图2所示。用户既可通过数字电压表(DVM)读取压力的精确值，亦可利用模拟式电压表(V)来观察压力的变化过程及变化趋势。对PPT进行设置后，它还能在传送压力数据的同时，接收来自控制处理器的阀门控制信号，以实现压力自动调节，这对于压力测控系统非常有用。阀门控制数据可以和压力数据无关。

4.2 远程模拟压力信号的传输与记录

PPT的模拟信号可直接送给记录仪来记录压力波形，但在远距离传输模拟信号时很容易受线路干扰及环境噪声的影响，还会造成信号衰减。为解决上述问题，可按图3所示，在终端增加一个PPT。首先由PPT1发送压力数据，然后远程传输给 PPT2，再将PPT2的模拟输出接记录仪。这种方法适用于RS-485接口，传输距离可达数千米。若采用带RS-232接口的PPT系列传感器，需增加驱动器和中继器。该方案的另一优点是传输速率快，当波特率选28800bit/s时，数据传输所造成的延迟时间不超过2ms。

4.3 PPT与主机的接线

PPT与主机的接线如图4所示。图中的D9、D25 分别代表主机上的9针和25针插座。

4.4 RS-485多点网络

RS-485网络是以主机为起点、以距主机最远端为终点，它采用多点网络结构，亦称星形网络结构。这种网络不仅传输距离远，而且在不断开网络的情况下即可增、减PPT的数目。RS-485最多只能连接32个PPT单元，利用中继器可扩展到89个 PPT单元。在RS-485的始端与末端，需分别并联一只120Ω的电阻作匹配负载。

具有6个PPT单元的RS-485多点网络如图5所示。在该网络中，各PPT单元的ID地址可以不按照顺序排列。下面通过一个例子来介绍传输全局地址及分配组地址的过程：

(1)首先传送全局指令*99WE和*99S＝00001234，这将使ID号为＃00001234的PPT单元在下一条指令之前指定自己的ID号，并做好接受新指令的准备。然后传送*99WE，*99ID＝02， *02WE和*02SP＝ALL指令，完成设备ID的地址分配。只要在RS-485网络上重复上述过程，即可完成ID地址的分配工作；

(2)分配组地址：一旦设置好设备的ID，即可进行组ID的分配。同一组中的每个PPT单元必须有一个始于01的子地址。子地址将告知每一个 PPT单元在组地址指令中的响应顺序。若要设置设备ID＝02的组地址为91，子地址01，可传送下述命令：*02WE，*02ID＝9101，*02WE，*02SP＝ALL。当第一条指令传送到第91组时，ID＝02 的单元就会第一个做出响应。
