智能测控系统的应用

      3 总体软件设计

　　雷达导航仪智能测控系统以单片机为核心，控制测控系统的数据发送、转换、接收、显示等功能。本系统中采用的MSP430F449单片机是TI公司的一款超低功耗的混合信号控制器，它具有16位RISC结构，150ns指令周期和简洁的27条内核指令，1．8～3．6 V的低工作电压，支持JTAG在线调试。它还集成了丰富的外围模块，丰富的系统资源完全可以满足雷达导航仪的测控要求。

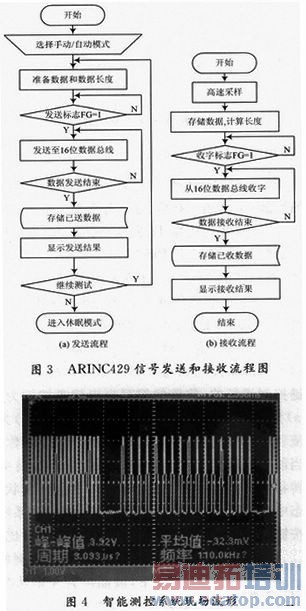

　　系统工作可分为三种主状态：准备接收状态，正在接收状态和准备发送状态。整个系统软件的运行围绕着按键控制进行的，软件的编写也以键盘按键为基础。图3(a)为ARINCA29信号发送流程图，图3(b)为信号接收流程图，椭圆框里写着系统当前的状态名称，直线表示当前系统所处的状态，圆形框表示按键，箭头表示状态转移走向。每一条直线都表示一种循环的状态，在该状态中，系统一直等待的按键按下，如果有，系统立即扫描按键，得出键值，并与直线下方的按键进行比较，如有相同的按键，马上执行该按键对应的程序。例如在准备接收状态，如果背光键按下，液晶屏背光则从亮变为灭或从灭变为亮。频率键按下后，ARINC429总线频率将在12．5 Kb／s，50 Kb／s和100 Kb／s之间相互转换。存储键按下后，系统将跳到读写存储器子状态；确认键按下，系统将跳到正在发送主状态。使用类似的方法，为了简化使用人员的操作步骤，可以在使用时选择手动或自动模式。自动模式提供两组默认的典型数据进行发送，以测试雷达导航仪的通信完好性。当需要进行完备性测试时，可以采用手动模式，这时可以进行任何信号及数值的通信。

　　4 实验与分析

　　对此便携式低功耗雷达导航仪智能测控系统的测试内容包括：发送数据、接收数据和发送数据间隔等测试。由于HS3282的两路输出是差分输出的，所以只需要测试其中的一路就可以了。智能测控系统现场波形如图4所示，发送的数据采用自动模式，控制字为奇校验。通过示波器直接观察HS3282芯片的输出信号，输出电平是3．92 V，满足TTL的电平要求。而数据之间的时间间隔，即组间数据4位间隔。由单片机的延时程序即可完成。

　　5 结语

　　目前，该测试系统已设计完成，并交付航空某研究所的生产维修部门进行雷达导航仪的生产调试和外场测试使用。实践证明：系统采用手持方式工作的设计方案正确，能够为导航仪提供各类导航检测信号，提高系统可靠性和便携性，并且可以严格保证通信的实时性。能够很好地完成相关导航设备的生产测试、外场调试、后期维护等功能，具有高度集成化、智能化、接口标准化的优点。同时创造了可观的经济效益，使雷达导航设备的地面维修工作跃升到一个新水平。
