选择你的PLL锁定时间测量

方法3：PLL电源开启到预期PLL反馈时钟输出

如果PLL VCO（压控振荡器）时钟输出垫有锁位门控（时钟输出垫只有在获得PLL锁定时方驱动VCO时钟），并且不论PLL锁定位状态如何，时钟输出垫都有反馈时钟信号，则可使用这一方法。在这个方法中，测量的是PLL电源开启到其所需的反馈频率（同基准频率）时间之间所花的时间，如图6.这个时间就是锁定时间。

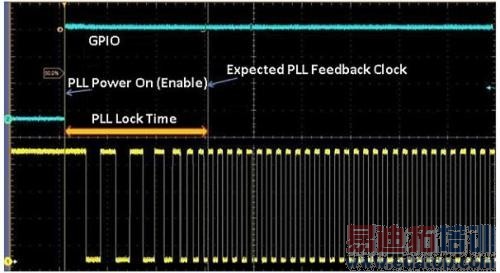

图6 PLL锁定时间为PLL电源开启到预期PLL反馈时钟输出的时间。

方法4：PLL电源开启到锁定垫断言/去断言

如果PLL VCO时钟输出垫有锁位门控，就无法选择让PLL反馈时钟信号到垫上，但锁定垫可以用硅，就可以使用这个方法。在这里，测量的是PLL电源开启的时间，和锁定垫被断言/解除断言的时间，如图7（在此，板上的可用锁定垫受到监控，锁定位不用GPIO轮询）。这个时间是锁定时间。这种方法是精准的，因为锁定信号直接来自PFD，因此没有附加的延迟。

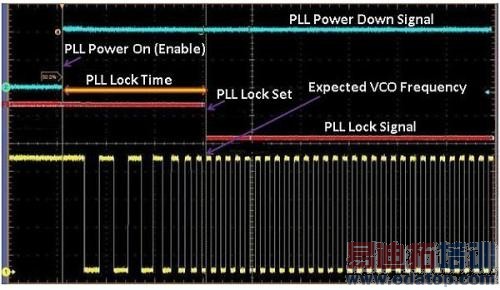

图7.PLL锁定时间是PLL上电锁定垫断言/去断言的函数。在这种情况下，你只需要在示波器上观察PLL断电信号和PLL锁定信号。这里显示的时钟仅供参考。）

我们已经讨论了取决于设计局限性的测量PLL锁定时间的不同方法。方法4到方法3到方法2到方法1对PLL锁定时间测量的精度是递降的。因此，如果所有的资源都可用，我们推荐采用方法4进行PLL锁定时间的测量。
