七电极电导率传感器测量电路设计与实现
选取亚德诺半导体公司的一款差分驱动器,用于输入范围最大为±10 V的16~18位ADC.它采用易于使用的单端至差分配置,无需外部元件就能驱动ADC,同时提供驱动最高18位分辨率ADC所需的低失真和高信噪比(SNR)等重要特性,广泛用于驱动包括工业仪器仪表等各种应用中的ADC.该差分驱动器在精度和驱动能力上能满足本电路的需要。
本电路设计的核心思想之一就是高速采样去还原信号本身的特点,避免因不必要的模拟信号的调理引入误差,所以A/D的选择对于电路的整体性能起着重要的作用。

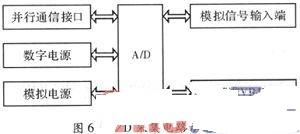

图6是A/D采集电路的示意图,其中并行通信端口负责向微处理器传输数据,VIN+、VIN-是模拟信号输入端口,VREF是5 V基准。
该A/D不仅能满足电路对于精度和速度的要求,并且能够产生5 V基准提供给D/A,实现驱动和采集使用相同的基准,即使基准因温漂等产生了微小的变化,也不会对采样结果产生影响,避免了因基准不稳定造成的误差。
3测量数据分析及标定
在数据处理方面,首先对单个周期内的波形进行Ⅳ次采样,之后用得到的A/D值计算出每个驱动周期内的平均A/D值;在采集M个周期后,对M个平均后的A/D值做FFT,求出直流分量即为拟合用A/D值。用FFT可以较好地滤除噪音对采样结果的影响。在本次标定过程中,每个周期内有128个采样点,对32个周期的平均A/D值进行FFT变换。
在标定过程中,首先用采集到的拟合A/D值和对应的电导率值,利用最小二乘法进行拟合,得到求电导率的公式,最后进行测量和复检。拟合公式如下
C=a0+a1×D+a2×D2+a3×D3 (1)
其中,c为电导率;D是A/D值;a0、a1、a2、a3是拟合系数。

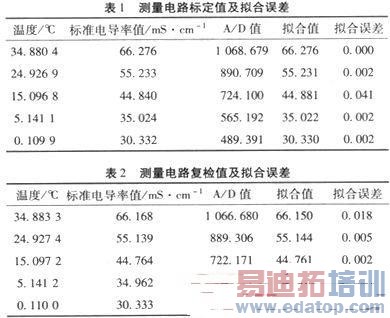

在标定的过程中,采用海鸟公司的温盐深仪(CTD)作为对比,直接对电导率进行读取,相对于传统测盐度温度进行电导率测量,这样更方便快捷,多用于对实验阶段仪器的标定,得到行业内的认同。文中分别对35℃,25℃,15℃,5℃的海水电导率进行测量。实验结果见表1~表2所示。
通过标定和复检可以发现,在25℃,15℃,5℃,0℃的4点效果较好,最大误差在0.005 mS.cm-1以下,但在高温35℃点误差较大,拟合误差达到了0.018 mS.cm-1,原因可能是在高温点某些模拟器件进入了非线性区,或者是由于传感器本身的物理特性在高温点存在一些不足。
4结束语
设计了一款七电极电导率传感器测量电路,并进行了标定和复检验证了电路的稳定性和高精度。在设计过程中,主要利用了减少模拟电路、直接对原始信号采样进行处理的思想,使电路本身更加稳定和可靠,避免因为一些不必要的处理引入新的噪声,从而提高了系统的测量精度。
