为ISM 2.4GHz频段的射频前端模块进行设计及应用

T212芯片的无线应用

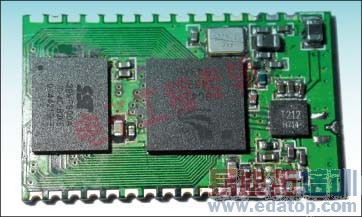

图2：RDAT212的蓝牙应用模块。

1)蓝牙应用：T212支持蓝牙Bluetooth class1和class2应用。应用于Bluetooth class1时，T212集成的功率放大器提供20dBm的输出，可以扩展蓝牙设备的有效传输距离至100米；T212的低噪声放大器的噪声系数小于2.6dB，可以很大的提高接收链路的灵敏度。应用于Bluetooth class2时，T212通过改变控制逻辑，即可自动切换到bypass省电模式，此时不消耗电流。

2)Wi-Fi应用：T212的高集成度和低功耗优点，极适合手机Wi-Fi应用。功率放大器的静态工作电流可低至10mA，低噪声放大器的工作电流仅4.5mA。T212应用于802.11g OFDM时，可输出功率15dBm，消耗电流60mA。芯片还集成了功率检测电路，提供完整的功率检测方案。

3)其他工业应用：T212还可以广泛使用在其他2.4GHz ISM频段的无线应用上，包括2.4G无线数字影音传输模块、手持终端PDA、智能玩具、自动化数据采集系统、工业无线控制等应用。对于无线设备而言，暴露在外界的天线端最容易遭受ESD损坏，T212内部针对天线端做了ESD保护设计，人体模式下可抗静电8000V，极大的增强了工业设备的安全性。

WLAN/WiMax应用扩展

针对更高功率的WLAN/WiMax应用，锐迪科还推出了工作在2.3~2.7GHz频段的W260功放芯片，在3.3V电源工作时可输出线性功率26dBm @ -30dBc IM3，在5.0V电源工作时可输出线性功率29dBm@ -30dBc IM3。同时，用于5.8GHz WLAN的功放芯片W560也正在开发中，预计近期即可提供样片。这样，锐迪科可以提供2.4G ISM频段，涵盖Bluetooth和Wi-Fi等低功率射频模块到WLAN/WiMax等高功率放大器芯片的全套解决方案，充分满足客户的各种应用需求。
