采用Kinetis KL05Z32 MCU的无线充电接收器
4. 控制MCU介绍
Kinetis KL0x MCU是低功耗、低成本控制器家族的成员,具有内置外设模块,能够提供力所能及的选项。它们可用于上述应用,也适用于专用应用的其他特性。 Kinetis KL0x系列MCU的内部模块如图2所示。

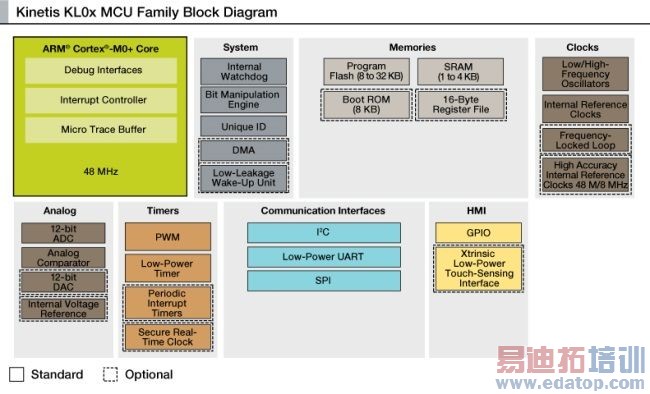

图2:Kinetis KL0x系列MCU的内部模块。
该系列MCU的主要特性包括:
●电源电压范围为:1.71 V ~3.6 V DC;
●工作温度范围:-40℃ ~ +105℃;
●32 位 ARM Cortex M0+内核;
●丰富的系统和电源管理功能集;
●48MHz 总线时钟,有丰富的内部和外部时钟源;
●高达 32KB 的闪存和64字节的高速缓冲存储器;
●高达 4KB 的 RAM;
●12 位 ADC、12 位 DAC和高速模拟比较器;
●1个6通道和1个双通道定时器模块;
●实时时钟和可编程中断定时器;
●广泛的通信接口-SPI、I2C 和低功耗 UART-都具有 DMA 存取功能;
在该电池充电器应用中,ADC 和定时器模块与 GPIO 输入/输出引脚结合使用。
5. 软件
控制MCU的软件取决于最终应用。输入功率测量(Vin和Iin)、输入功率计算和与无线电量变送器的通信是必选功能。这些功能构成主要的调节环路,处理电力输送。 其他功能如开关控制、电池电压测量、从电池充电器接收状态信息以及 LED 指示灯控制,都属于附加功能。 这些附加功能的使用取决于最终应用。
要点包括:
●进行必要的测量-输入电压和电流;
●根据 Qi 规范管理通信;
●控制电源开关或接收来自专用充电器的状态信号;
●管理应用的所有信令要求。
6. 结语
电池充电的无线输电成为日益普及的功能,出现在许多新应用中。它能够简单地添加到任何应用,在任何应用中实现,即使通过Kinetis KL0x系列等低功耗、低成本MCU控制器进行控制。
