无线充电的发展趋势与方案选择

磁路

磁感应和磁共振这两种技术的架构有很多相似之处。例如，二者都将磁场用作传送功率的桥梁。

在这两种技术中，电流被引入进一个谐振电路，进而产生磁场来传送功率。在电磁场场中接收和发送线圈的对准度以及二者之间的距离决定功率传输的效率；接收和发送线圈分离越远，功率传送效率就越低。还有其他一些因素对能量传送效率有很大影响，包括谐振频率、发送与接收线圈尺寸之比、耦合因数、线圈阻抗、趋肤效应、AC和DC组件以及线圈寄生参数。

随着x、y和z分离度以及发送和接收线圈之间比例角的增大，损耗和效率将受到极大的影响。

根据要求，包括成本和尺寸的考量，一个或多个线圈的解决方案都可以用于磁感应和磁共振这两种技术。

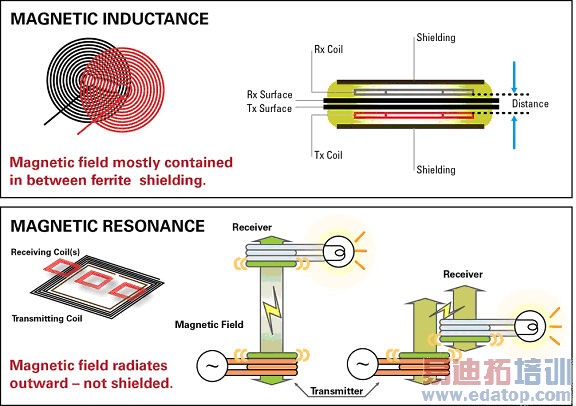

图2：磁场

MAGNETIC INDUCTANCE：励磁电感

Magnetic field mostly contained in between ferrite shielding：磁场大部分被限制在铁氧体屏蔽体之间

Surface：表面

Coil：线圈

Shielding：屏蔽层

Distance：距离

MAGNETIC RESONANCE：磁共振

Receiving Coil(s)：接收线圈

Transmitting Coil：发送线圈

Magnetic field radiates outward – not shielded：磁场向外辐射——无屏蔽

Receiver：接收器

Magnetic Field：磁场

Transmitter：发送器
