怎样为测试系统选择电缆

针对测试应用设计的挠性电缆组件可以从电压驻波比(VSWR)、幅度稳定性与频率的关系以及相位变化与作为电缆移动函数的频率的关系来加以表征。电缆评估方法是将它们绕成小圈、测量性能、然后伸直电缆，观察它们的初始幅度和相位特性的恢复程度。

针对可能要求完全无磁构造的测试应用，United Microwave Products公司推出了Microflex 165挠性电缆组件，可覆盖从直流至26.5GHz的频率范围。这种电缆的成品直径为0.165英寸，采用了熔丝层压型聚四氟乙烯(PTFE)电介质芯和钝化的不锈钢SMA连接器。这些电缆可以取得好于90dB的屏蔽效能，最小弯曲半径为1英寸。该公司还提供Microflex 150作为0.141英寸直径半钢性同轴电缆的挠性替代电缆。Microflex 150的最小弯曲半径是1英寸，当用各种SMA同轴连接器终接时可覆盖从直流至26.5GHz的频率范围。Microflex 098是针对频率特别高的应用设计的电缆组件，使用1.85mm V型连接器可工作到65GHz。这种电缆使用单股PTFE电介质。

Huber+Suhner公司以SUCOTEST组件的形式提供原始电缆、电缆组件和专用测试电缆，其中包括SUCOTEST 18A产品线。这些铠装测试组件主要用于频率高达18GHz的室外和恶劣测试环境。它们能够在直到18GHz的频率范围内保持好于0.05dB的插损稳定性，在直到6GHz范围内保持好于±4°的相位稳定性，并在直到18GHz范围内保持±6o的相位稳定性。1500mm长电缆组件在18GHz时的最大插损为2.74dB。这些电缆适用于室外无线和军事测试系统，具有防水性能，尽管有铠甲保护，但仍具有高度的挠性。

认识到高速数字测试系统要求电缆具有高频模拟测试系统相同的电气性能，Huber+Suhner公司还开发出了低损耗的MXP系统(见图)，可与该公司的高性能同轴电缆一起使用。MXP接口支持速度高达40Gb/s的数字测试(模拟范围从直流至40GHz)，并具有很低的插损(305mm(12英寸)电缆组件在直到22.5GHz范围内的插损不到2dB)。在许多情况下，挠性电缆将是MXP组件的频率受限部件，例如该公司的直流至26.5GHz Sucoflex 404挠性电缆。

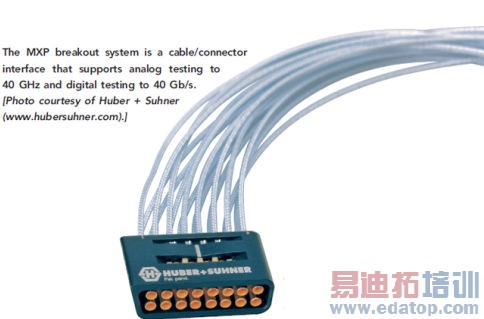

图：MXP电缆/连接器接口支持高达40GHz的模拟测试和高达40Gb/s的数字测试。
