零中频接收机的技术挑战及解决方案
录入：edatop.com 点击：
怎样解决零中频接收机的直流偏置问题呢？最简单的方案是采用交流耦合的方式，比如加一个高通滤波器，然而随机二进制数据的频谱在DC会呈现出一个峰值，很多仿真证明，为了不恶化信号，高通滤波器的频率截止点必须低于数据速率的0.1%, 如果是GSM信号，其数据速率为200K，这要要求滤波器的截止频率为200Hz左右，这样小的值会导致，1：如果直流偏置变化，其响应会非常慢，2:需要非常大的电容和电阻， 解决的办法是采用在直流附近最小化信号能量的调制方式，比如UMTS制式的BPSK调制方式。
另外一种常用的方法是通过算法校准的方式消除直流偏置，如图五所示的架构是TI（德州仪器）的盲校算法,通过计算122.88MHz时钟周期的直流偏置量，每1.067ms输入信号实时抵消直流偏置。
直流累加
更新直流偏置
直流偏置更新统计
直流偏置补偿

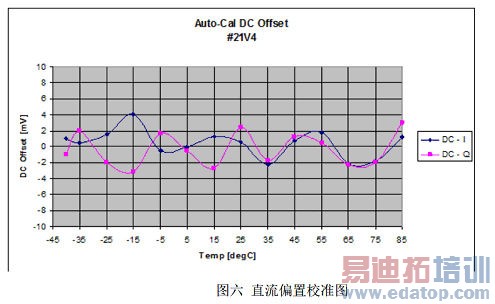

TI的盲校算法可以在全温范围内把直流偏置校准到低于+/-5mV以内，图六是基于TRF3711的实测试结果。
