华大电子Nos-Wlan模块在基于ARM7核处理器uC/OS-ii系统的移植

LPC2478处理器uC/OS-ii系统框图

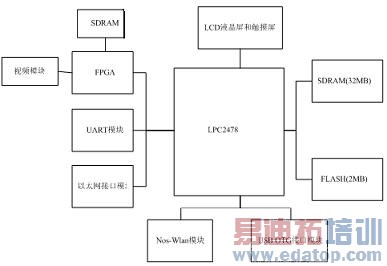

该系统以NXP的LPC2478处理器为核心，外围集成了FLASH，SDRAM，UART模块，以太网接口模块，USB OTG接口模块，LCD液晶屏和触摸屏模块，以及以FPGA为核心的视频采集模块以及华大电子的Nos-Wlan模块，该系统主要应用于视频监控领域，其系统硬件框架如图4所示：

图4：系统硬件框架。

Nos-Wlan模块软件移植

根据华大电子Nos-Wlan软件用户手册，Nos-Wlan模块软件移植所调用的模块内部接口函数有：hedrv_Init，hedrv_UsbPlugIn，hedrv_UsbPullOut，hedrv_UsbRx，hedrv_UsbTxDone，hedrv_UsbControlDone，hedrv_TickFunction，所需要实现的模块内部回调函数有：hosts_UsbHostReset，hosts_UsbTx，hosts_UsbControl，Nos-Wlan模块软件移植代码部分主要实现模块内部的初始化，模块内部所使用源时钟注册，USB控制帧及批量传输帧的发送和接收。其中，系统USB HOST(OHCI)驱动是基于周立功公司所提供的基于U盘的OHCI驱动修改而来，以适应USB无线网卡的需求。

·模块初始化

模块初始化函数aq3_usb_init，完成整个模块的初始化，包括Nos Wi-Fi模块内部内存池的初始化(调用模块接口函数hedrv_Init)、USB传输部分主数据结构的初始化、USB传输主线程的创建、模块内部源时钟的初始化及网卡的初始化(调用模块接口函数hedrv_UsbPlugIn)，网卡初始化完成后模块内部会调用用户注册的初始化完成回调函数(DevInitDone，用户实现)，该函数由网卡初始化函数hedrv_UsbPlugIn的参数传入。

·模块的卸载

模块卸载函数aq3_usb_exit，完成整个模块的卸载，包块模块主源时钟的释放、Nos Wi-Fi模块的卸载(调用模块接口函数hedrv_UsbPullOut)及所申请资源的释放等。

Nos-Wlan模块临界保护的实现

由于ucos-ii是实时的多任务嵌入式操作系统，模块需要对相关数据结构进行临界保护，其实现只需要使用ucos-ii提供的临界保护函数即可：

void hosts_EnterCritical (void)

{

OS_ENTER_CRITICAL();

}

void hosts_LeaveCritical (void)

{

OS_EXIT_CRITICAL();

}
