MD微型音响（一）
－MD的种类和构造

1 MD的种类和它的概述
　　（1） 何谓MD
　　MD是Mini Disc的略语。MD是可以与音乐用CD（Compactdisc）匹敌，能录／放数字音的更小型光盘。
　　（2） MD的种类
　　一般，MD有放音用光盘和录／放音用光磁盘两种。放音专用MD和CD相同，仅光盘的口径减小，和CD一样利用光射入孔中读取信号。
　　（3） MD的光磁记录
　　录／放音用光磁盘，用激光射在光盘表面磁膜上，加热光盘，对应于数据（音响信号）进行磁化（垂直磁化方式）来录音。
　　（4） 放音
　　光磁盘在放音时，照射比录音时弱的激光，从光盘反射返回时，由于磁化方向向上或向下，反射光的振动面被扭转（偏向）反射，稍微向右或向左旋转。这种微小差别，由两个光电耦合元件读出拾音电流的有或无来，检出1或0。
　　（5） 录音时间
　　当用和CD同样的技术来记录MD时，只能记录15分钟。因此，使用专门为MD新开发的称为"ATRAC"的信号压缩技术，由于将信号压缩到1／5，可以得到和CD同样74分钟长时间录音（现在未录音的市售光盘，有74分钟和60分钟两种）。
　　（6） 个人电脑的应用
　　个人电脑也可使用MD光盘。MD原来是作为音乐录放用而问世的，在1993年7月规定了MD数据标准，依据这个标准，如果使用MD数据加音乐用唱机，可以作为个人电脑的外部存贮器使用，可有140MB（相当于100张软盘）的大容量记录。

2 MD光盘的构造
　　（1） MD的尺寸

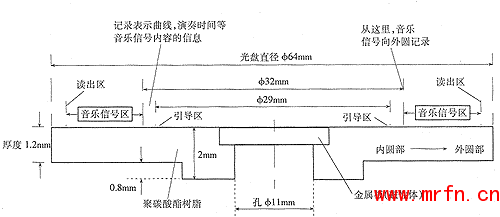

　　MD光盘的尺寸和形状，放音用光盘和录／放用光磁盘完全相同。图1是MD断面图，光盘的直径约为CD的一半6．4cm，厚度和CD相同，是1．2mm单面规格。

图1 MD光盘形状

　　（2） MD的材料
　　MD的材料和CD相同，是用聚碳酸酯树脂。所谓聚碳酸树酯，是一种温度、湿度特性好，耐磨、耐冲击的工程塑料。光盘的固定，是用装配在盘中央部分的金属板（或磁性体），使之被装置侧的磁铁吸住而固定。当如CD那样用从上下安装夹盘固定时，必须穿过卡盘上面和下面中心的孔。因此，印刷音乐软件标签的空间没有了，由于利用磁铁，得到单面宽的标签区。
　　因此，光盘中心部分，比2mm稍厚。为了保护光盘，避免灰尘、油污、指纹玷污，成为读取信号的障碍，（把光盘）放在象软盘那样的卡盘盒里，一但放入唱机就打开快门窗口，置于待机状态。这种"快门"，在放音用光盘，不要录音头，由于仅从卡盘里面被激光照射，因此只在里面安装有快门。光磁盘，录音头和激光从两面接近光盘，因此，在卡盘的两面（上下部分）均安装有快门。
　　综上所述，放音用光盘是将CD的直径12cm原样缩小为6．4cm而成的，和CD完全一样。音乐信号以称为比特的凸凹（形式）记录在光盘表面。
　　（3） MD的制造方法
　　MD的制造方法和CD同样
