三腔滤波器仿真的疑惑
录入：edatop.com 点击：

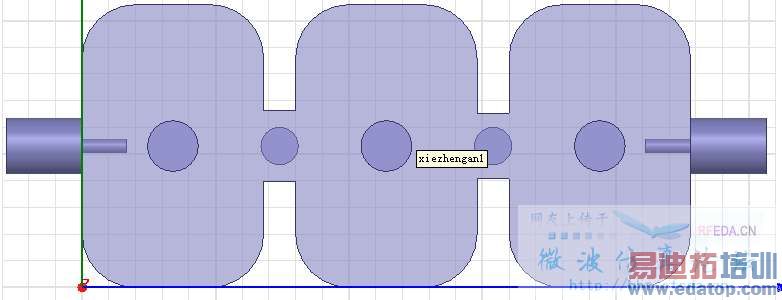

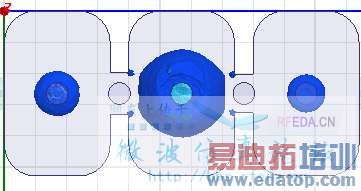

单腔频率为16G，通过双腔仿真，耦合窗口也确定好了，建立三腔如图所示，直接采用本征模形式仿真了一次，得出频率15.7G，然后查看腔内的电场分布如下所示。我想请问一下，
1、频率偏移，应该要在仿单腔的时候适当加大频率？
2、为什么三腔的电场分布不是均匀的，而是中间腔大，两端小，是不是腔之间的耦合窗口不合适，使得能量传递出现问题？
1、频率偏移，应该要在仿单腔的时候适当加大频率？
2、为什么三腔的电场分布不是均匀的，而是中间腔大，两端小，是不是腔之间的耦合窗口不合适，使得能量传递出现问题？
个人理解：
1.本征模式下仿真的结果具有指导意义，但是接入系统以后，肯定要加输入输出之类的“窗口”，频率肯定会偏，这时候就要微调。这很正常。
2.你看你的模型。中间腔有左右两个窗口，两边腔只有单窗口。中间腔的频率必定和两边的不一样。
第三个腔体会对前两个腔有一定影响，频率是肯定会偏的，双腔的仿真只是提供一个大致的初值，全部连起来后肯定还得调，我是这么理解的。
你是在本征模式下查看的电场吗？我也看过，耦合系数达到要求后查看电场分布，但是分布很不均匀，感觉就是没传过去，后来我想，会不会是在本征模式下查看电场分布其实没有意义？因为本征模式只是求解谐振频率，并没有对能量传输进行仿真？
你好，非常感谢你的热心回答。当我将这三个腔没有做修改直接加抽头（已通过单腔得出尺寸）进行仿真时，发现根本没有任何信号，如下图所示（包括参数设置），这应该是说明正如你第2点所说的，频率已经发现偏移，但让我不解的是：

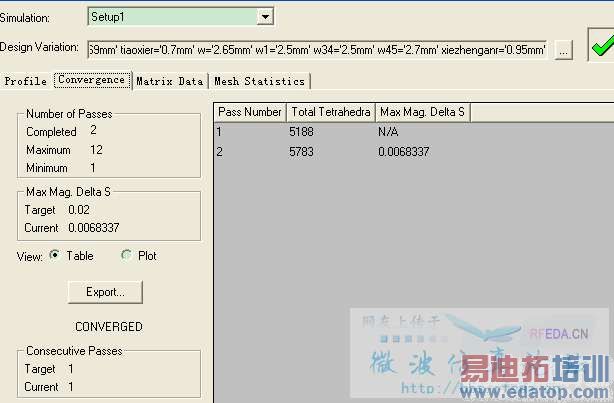

仿真结果显示，虽然仿真是正常完成的，但并没有收敛完，如图所示。这说明我的模式有问题，但问题是出在哪呢？还请点拨，一起交流。谢谢
哦，对了，我对双腔仿真完后，加抽头，仿真，是有电场分布的，但三腔仿真后，就没有了，不知道是什么出了问题？
先说仿真步数吧。你的最大迭代次数是12没错，但是收敛标准是0.02，收敛步数是1.第二次迭代到了0.0068，系统默认收敛，必然结束了。你如果要让它迭代12次，那就把0.02改成0.00000001，肯定能12次，但是对机能有一定要求。
后一个没法回答，你至少把S参数贴出来吧。或者发下模型。
你好，这是我的仿真模型
给你改了一下，基本结构没有动，添加了铜边界作为腔体和同轴的材料。
同轴特性阻抗居然是86欧，是需要这种规格的？
好的，太感谢你了，我去看一哈
大概给你修改了一下，把端口修改成50欧姆，一般都是50耦合，不知道你要求是多少。二一个是端口馈电不够，给你加了一点。因为不知道你的带宽，大概就这样给你仿真一下，如果需要一个宽点的带宽，增加耦合即可。
