腔体滤波器设计中的困扰

录入：edatop.com 点击：

在设计腔体滤波器时，单腔、双腔仿真已经完成，不明白的一点是利用单腔去仿真输入输出耦合，所看的指标就是群时延吗？到底如何才能去确定抽头的尺寸大小呢？

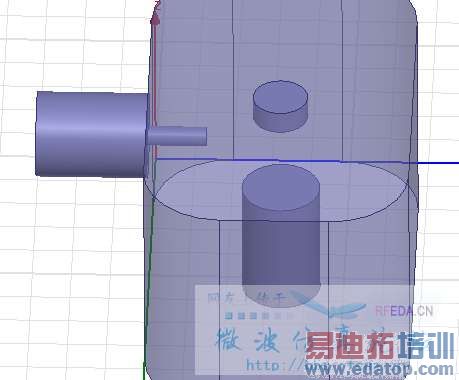

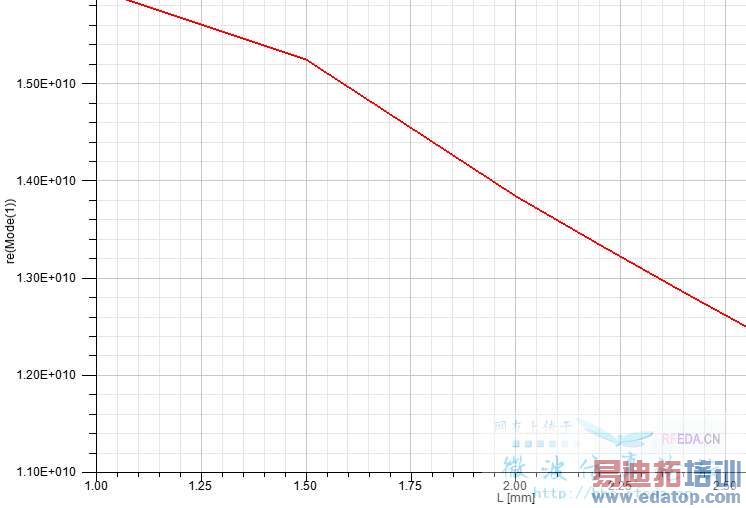

还有抽头对于整个腔的影响是什么？我有仿真磁耦合抽头，仿真结果显示抽头插入越长，则单腔的频率降低了，这样的话，我的单腔的谐振频率不就改变了吗？

希望大侠们指导菜鸟啊

我也查过很多这方面的资料，都是说查看群时延结果，群时延与Qe有个关系式，所以通过群时延可以反映输入耦合，但具体怎么操作我也不确定，求大神指导
楼主能把群时延结果贴出来吗？

我也查过很多这方面的资料，都是说查看群时延结果，群时延与Qe有个关系式，所以通过群时延可以反映输入耦合，但具体怎么操作我也不确定，求大神指导
另外楼主能把群时延结果贴出来吗？

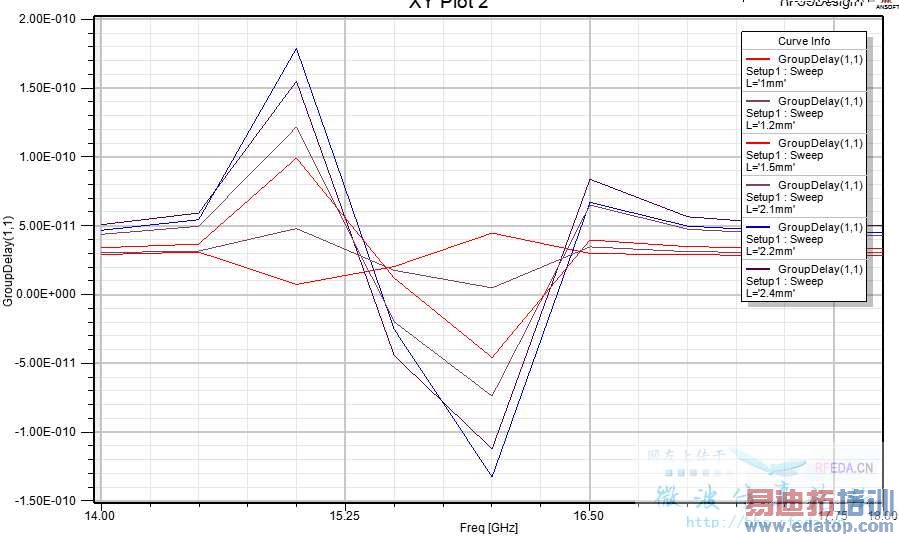

这是我最新随机仿的几次，群时延的结果，对啊，我也是看到过要确定端口的尺寸是根据群时延+算Q值的。好像有的前期滤波器软件可以直接得到信号的时延。

你说是这种？

楼上的才对吗，抽头有很多种方式来表达，反射群时延，Qe，偶和带宽。具体关系是建议楼主去查一下资料，微带滤波器设计那本书上有讲。

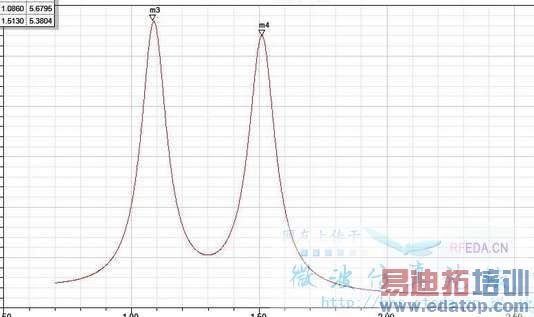

为什么有两个峰值？输入结构后面带着两个腔仿？

他这个应该是个双工口吧，只是提醒一下楼主，群时延的模样。

插的越深，耦合量变强，单腔频率肯定会变化啊，所以一般首位腔的频率要比仿真的要高！
