同轴腔体滤波器仿真问题

录入:edatop.com    点击:
最近在学做同轴腔体滤波器,收集了些资料然后一步步学着做,想做一个中心频率2.5G 带宽30M,总调不出来,在电路软件里搭原理电路感觉是Qe太小,但单腔求Qe够,希望那位好心的前辈帮忙指点下,找下问题,看是不是hfss模型建错了,

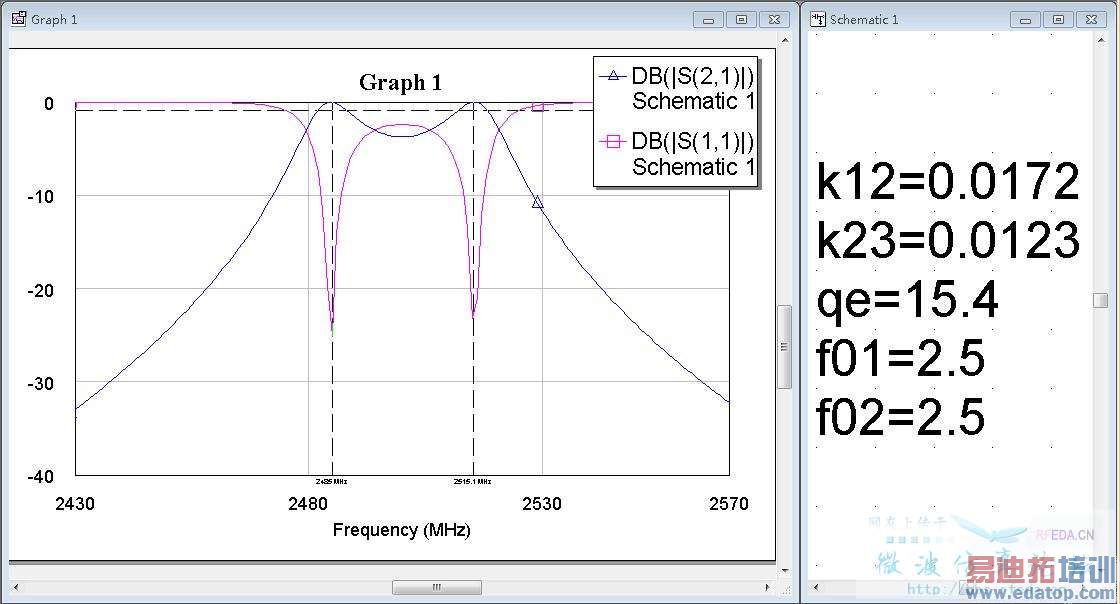

1目前仿真的结果和用awr原理图找的原因(Qe在awr中加后能调过来,hfss里降低馈电高度不行)


2 附件是模型
描述:模型



我算出来的耦合矩阵是:
061.450 0 0
61.4502500.00065.009 0
065.0092500.00061.450
0 061.450 0
换算成你的公式,差不多是:
F1 = F2 = 2500MHZ
K12= 0.026
QS1 = Q2L = 40.6
你在此基础上继续仿真,增大Q值,应该差不多会出来的。加油!



帮你看看



驻波,带外抑制,插损,这三个指标为啥不给出来呢?



估计楼主也只是简单的学习一下,不要给他提出那么多的指标了吧。带外抑制也不用太在意,毕竟是两腔,估计好不到那里。至于Q值的问题,还要楼主改腔体重新设计单腔,也不用那么复杂了吧。至于回波,我是按照-24.0得出的耦合值。慢慢来,这些指标,你会慢慢接触到的。



驻波,带外抑制,插损,这三个指标为啥不给出来呢?
