大家好，我最近刚刚开始接触微带滤波器，还有很多迷惑之处，希望得到前辈们的指导。
1、仿真主要是用什么软件呢？ADS和HFSS可以实现吗？
2、滤波器的设计步骤一般来讲是怎样的。是先得到耦合矩阵然后选型再做调整吗，站长在后面的解答中说耦合矩阵也可以用别人文章里已有的，那么对应一定的耦合矩阵也是有固定的几种形式吗？有没有这方面的资料呢？

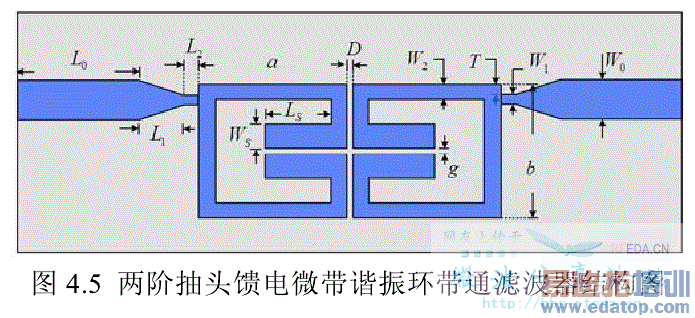

3、看来书主要介绍了最平坦和等波纹两种算法，算出归一化的电抗值，再计算微带线的长和宽，但是看很多滤波器都不是这种形式的，例如
那么和这两种算法有关系吗？问的问题有点多且不够专业，还请海涵，期待您的解答，谢谢
1、仿真主要是用什么软件呢？ADS和HFSS可以实现吗？
2、滤波器的设计步骤一般来讲是怎样的。是先得到耦合矩阵然后选型再做调整吗，站长在后面的解答中说耦合矩阵也可以用别人文章里已有的，那么对应一定的耦合矩阵也是有固定的几种形式吗？有没有这方面的资料呢？
3、看来书主要介绍了最平坦和等波纹两种算法，算出归一化的电抗值，再计算微带线的长和宽，但是看很多滤波器都不是这种形式的，例如
那么和这两种算法有关系吗？问的问题有点多且不够专业，还请海涵，期待您的解答，谢谢
一个星期过去了，学到了一点东西。
1、HFSS、ADS都可以，不过好像用DESIGNER的更多一些
2、仍然是不理解，耦合矩阵很微妙，受许多因素的影响。很多常见的滤波器都是通过仿真软件简历初步模型再调整的。
3、这种滤波器应该也是通过半波长实现的。对于影响滤波器带宽和传输系数的因素仍然很迷惑。
带宽主要由耦合系数决定，耦合系数主要由两个谐振器的距离或者相对位置
熟能生巧
谢谢你的解答，我又试了一下，带宽随着耦合的增加变宽，随耦合减小变窄，但是S11也会随着耦合的增加变差。
改变谐振器的频率。
