ADS仿真平行耦合微带线带通滤波器时倍频点仍有信号

录入:edatop.com    点击:

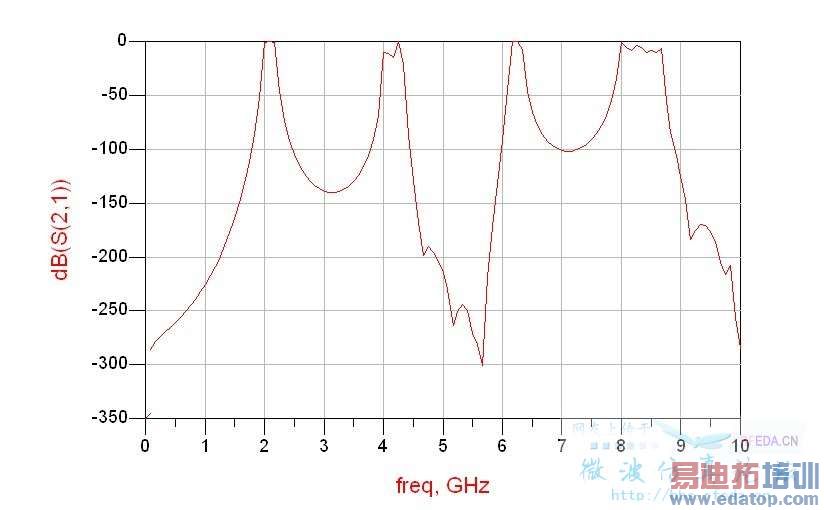

RT ,各位大神啊,我最近在仿一个2G的带通滤波器,带宽160MHZ,用的ADS仿的平行耦合微带线带通滤波器,但它在倍频点时没有衰减似的呢,小弟新学这个,不懂是不是这样的,网上查了资料发现别人给的仿真图都只显示了中心频率附近的波形图,没有管过倍频点什么的,不知道这样是不是可以呢,如果不行,是不是需要再在后面加上一个低通滤波器呢,,求兄弟大神们指点。



这是寄生通带



是高层谐波,也就是常说的寄生通带,至于要不要加低通,这完全根据你的指标需求来定。



别太纠结ADS的微带原理图方针,只计算你设置的耦合段的相互耦合,不计算和其他微带线的耦合,还是要HFSS中慢慢优化。



寄生通带,避免不了。可以用下SIR结构。论坛上有个日本人写的平面电路谐振器的书 挺好的



你好 你再回复帖子上说的日本人写的平面电路谐振器的书是在哪里可以下载到



呵呵 谢谢
