腔体滤波器耦合系数

录入：edatop.com 点击：

两个谐振腔体之间通过开窗，实现耦合，但是要求的耦合系数是0.03625，把窗口开到最大，都达不到这个数值，有虾米解决策略啊？

求助啊

加调谐螺钉?

加螺杆了也不行？

底下加连片

底部加荆条，实在不行的话那线连起来，不过这样子，调试很不好弄！

内导体柱子靠近一点不行吗？

两个谐振器之间用金属连筋连起来，悬空线连也可以
不过这样子搞两个腔的谐振频率都会飘高的

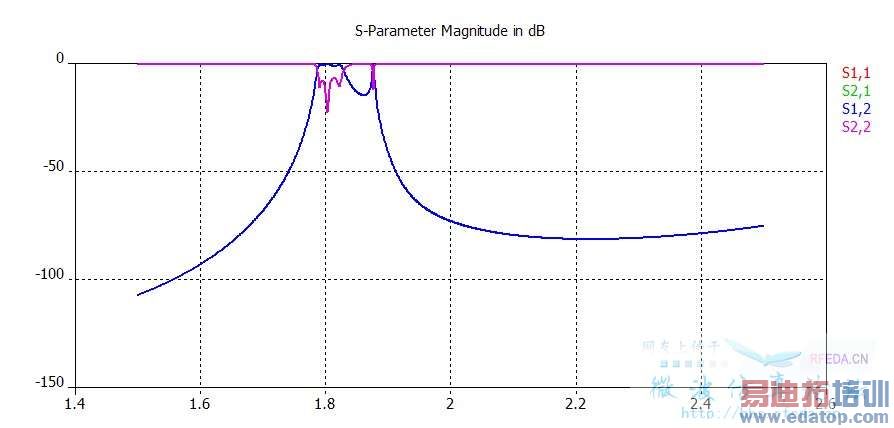

我做的是6阶的滤波器，谐振腔底部用金属条连接起来了，调试后，S参数是这么个情况，能不能帮我看看原因啊，后面是个什么情况啊？

看你的仿真数据带宽也不是很宽我估计你的模型之类的问题比如说收敛或者设计的时候出什么问题你在用filter小软件试试，看看你的耦合系数和结果有没有什么错误的地方
