调试腔体滤波器，问题出在哪里?
录入：edatop.com 点击：

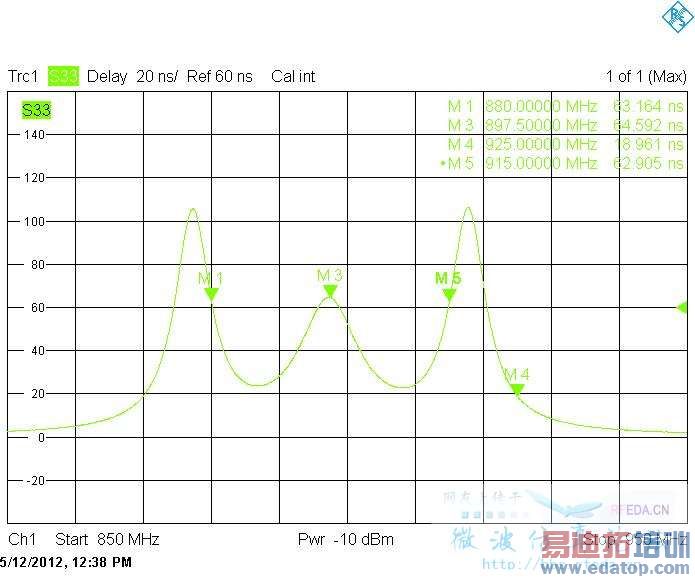

我第一次调试腔体滤波器，设计的中心频率是897.5MHz, 带宽35MHz，一共用了9个腔体，采用群时延的方法调试一个腔体一个腔体调的，但是调到第3个腔体就出问题了，如附图所示，M3是我所要的中心频点，M1,M5之间是工作带宽，但是无论我怎么调，群时延的两个峰值都跑到我的工作频率以外了，无法同时将两个峰都调到工作频率内。请各位大虾帮我看看是什么原因，是不是Q值过高或过低？还是加工精度误差太大？不知道有什么方法可以弥补的？
我已经调了好几天了，请大侠帮忙看看问题出在哪里。非常感谢。
我已经调了好几天了，请大侠帮忙看看问题出在哪里。非常感谢。
减小腔体之间的耦合试试？
楼上的上个好方法，不过为什么要看着群时延来调呢
腔见耦合强了，把谐振器之间的开口减小或者谐振器的距离加大，看S21和S11更直观点
非常感谢大家的建议。但是腔体已经加工好了，有什么方法可以减少腔体之间的耦合吗（不想从新加工一个）？
另外，不是看群时延调试的话，那应该看什么调试？直接看S21和S11就可以吗？感觉9个腔体相互关联，调动一个腔体，附近频率的S21，S11都会变动，能不能说的具体一点，怎么直接看S21,S11调试。非常感谢啊。
你是哪儿的人呢，成都的可以联系我，我帮你了调试
这个图直观的反应出腔的调谐钉没进到位置，就图看和耦合强弱没关系，你最好把第一个峰和最后一个峰进到位置再来看耦合强弱。
我已经调了好几天了，想要把第一个峰和最后一个峰调到频率范围内，但是，不是第一个峰出了频率范围就是最后一峰出了频率范围，没法同时调到频率范围以内啊。
如果是你说的那种情况，那只有一种可能，就是窗口耦合强了，你可以看下实际带宽宽多少，然后来适当减小窗口耦合大小
