最近找了一些22.15GHz的波导滤波器，想尝试调整一下中心频率，用于24GHz（业余无线电）。但是我对波导滤波器不了解，望各位能给予指点，谢谢！
滤波器的正面见附图1：此面共有7个螺钉，左右位于中心轴线上的各2个螺钉猜测是调整匹配的，中间3个偏离轴线的是调整谐振频率的；

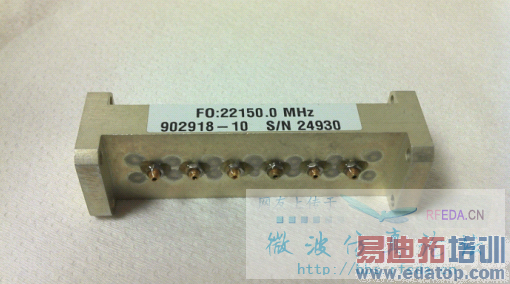

滤波器的正面见附图2：此面有6个螺钉，均在中心轴线上等距离分布。而且有趣的是，这6个螺钉中间的4个深入腔体的深度是一致的，最两侧的两个略少（1圈螺纹的样子）。不知有否可能是调整腔体尺寸以适应一定的中心频率范围？
滤波器的正面见附图1：此面共有7个螺钉，左右位于中心轴线上的各2个螺钉猜测是调整匹配的，中间3个偏离轴线的是调整谐振频率的；
滤波器的正面见附图2：此面有6个螺钉，均在中心轴线上等距离分布。而且有趣的是，这6个螺钉中间的4个深入腔体的深度是一致的，最两侧的两个略少（1圈螺纹的样子）。不知有否可能是调整腔体尺寸以适应一定的中心频率范围？
图片已更新，才意识到flickr在国内被墙了。
拱一下帖子，继续求教。
应该是一面调频率，一面调耦合。由于螺丝干涉所以放置于两面。22G调整到24G可能耦合量会过大，耦合螺丝可能有的会不下去也过大！
將螺釘轉出即可網高頻移動
但22G調24G，實在太多了，可能會調不到
