LC无源滤波

录入：edatop.com 点击：

最近在学习LC无源滤波，实际制作与仿真的差距好大啊，问下

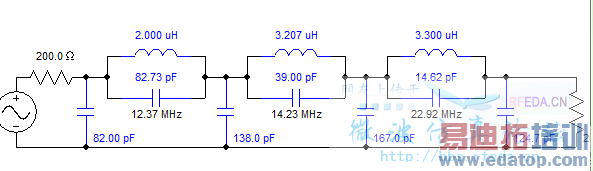

1.用贴片电感和贴片电容，那个LC谐振回路作用是什么？
2.还有贴片电感上的寄生电容如何求得，这对滤波特性有影响没？
各位帮帮忙啊，这个困惑小弟好久了。谢谢！

这个应该是椭圆函数形式的10MHz左右的低通滤波器，但你这个电感太大，用贴片电感的话Q值太低，可能还需用ADS软件仿真，将电感值调小，调到几百nHA，再用空心线圈，Q值较高点。

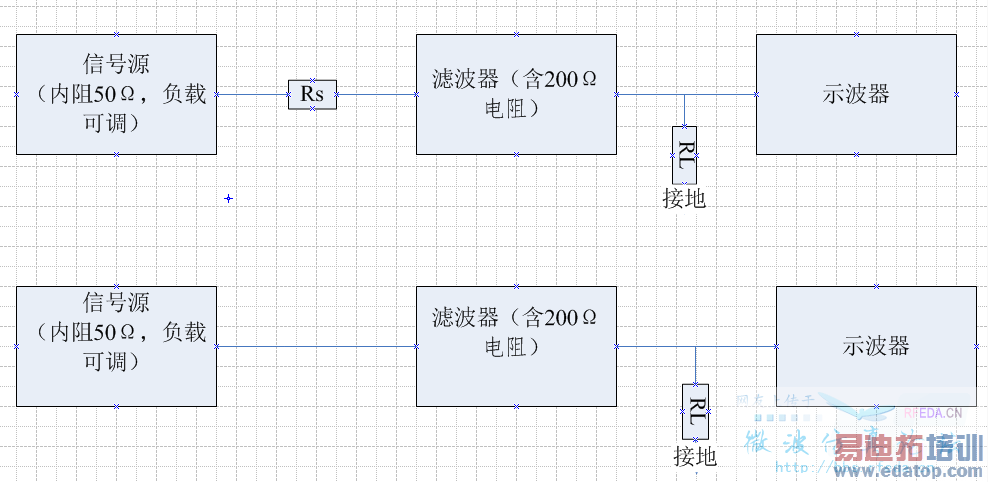

制作如上电路图的滤波器，测试时该如何用哪种连接方法，滤波器框内如电路图制作，Rs，Rl要接吗？信号源负载要改吗？
图如下：

关键你要测试啥指标，如果仅仅是粗略看看插入损耗的话，用第一个图就可以了！RS 用150，RL用200，示波器设置为高阻

小弟认为实际做的滤波器，频率响应曲线应该和软件设计的差不多，比如4阶的滤波，在示波器上看到的谐振频率对应的点衰减应该有-75db左右，图如下
