宽带LC滤波器设计问题

录入:edatop.com    点击:
我是新手,我们现在需要从0-2.2G的RF信号中分离出0-800MHZ和1-2.1GHZ 分别给不同的处理单元。我现在想用LC低通和高通滤波器并联来实现。采用ADS 来仿真butterworth 7阶的低通和高通来实现。单独仿真发现LPF和HPF的S11,S21都还不错单一段将两个滤波器并联成3端口网络。仿真发现。S11.S21,S31都很差,特别是S11才几个db。请各位达人指教小弟该如何实现?不胜感谢!



能把工程发上来看看么



这是工程文件图片

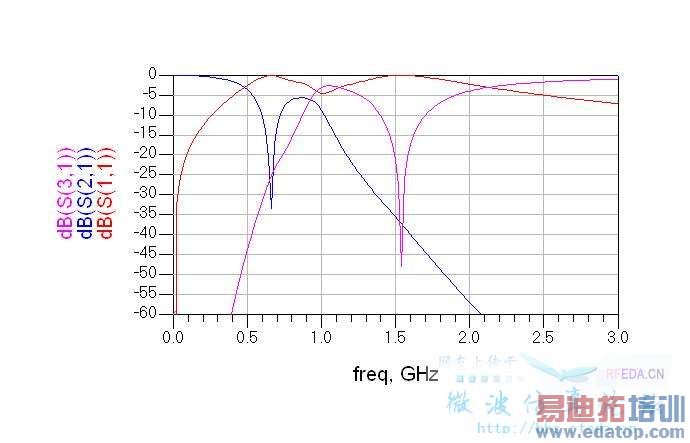

并联LPF和HPF后S11,S21,S31如下图:

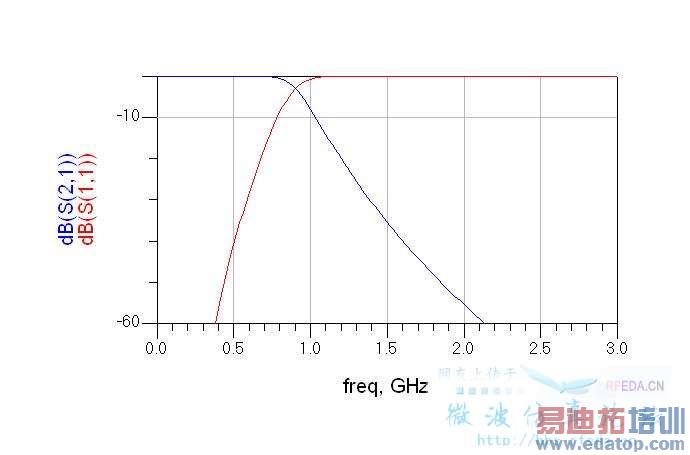

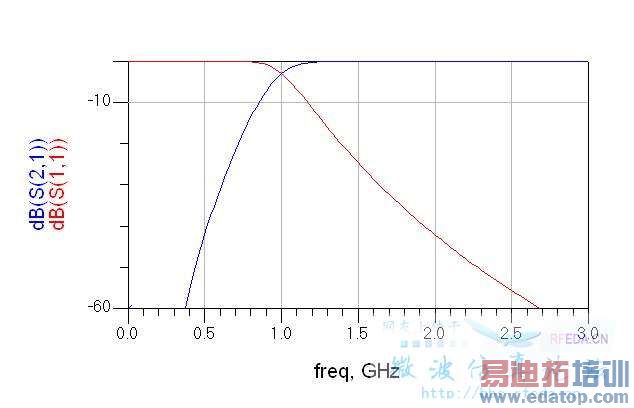

单独仿真LPF,HPF如下图:



另外我有试着在前面加一个3db 功分器。但效果也不是很理想。我是新手,望大家多指教。



必须加功分器
而且功分器输入输出要匹配到75欧



谢谢,用功分器会更好。不用功分器,turn 参数也可以调好。



优化就好了



在级联时应注意 两个电路都是串联



不能用功分器串接,這樣會使得FILTER的Insertion Loss再衰減3dB左右,而且尺寸也會變大,不值得!!
