这么窄的介质滤波器能实现吗
录入：edatop.com 点击：
这样的介质滤波器能实现吗？
指标：F0=16GHz
1dB带宽5MHz
30dB带宽小于30MHz

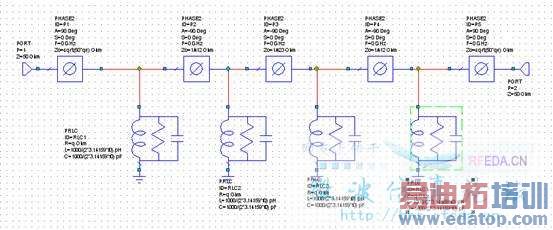

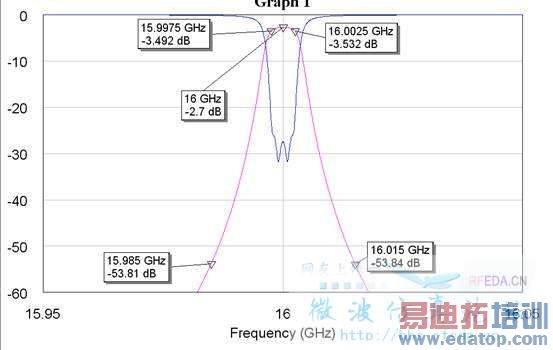

我在AWR的等效电路仿真图(在附件里)：
算出来的参数：
N=4
K12=0.00033782
K23=0.00024814
QE=2281
介质谐振器无载Q取20000
这么窄能做出来么？
激励就是个问题吧？QE太高
指标：F0=16GHz
1dB带宽5MHz
30dB带宽小于30MHz
我在AWR的等效电路仿真图(在附件里)：
算出来的参数：
N=4
K12=0.00033782
K23=0.00024814
QE=2281
介质谐振器无载Q取20000
这么窄能做出来么？
激励就是个问题吧？QE太高
应该是可以实现的,我曾做过2.3G频段,1dB带宽0.6M左右的,也是四个介质腔. QE比较大,输入耦合要求比较弱. 不过还是可以方便实现.
这个应该可以做 抽头可以定弱一点个人觉得介质的抽头要弱还是很容易的不知道对不对
设计和仿真可以,但是加工和调试是个大问题
高品质的介质腔才行
基本上实现不了……
请问：这样做出来的滤波器体积有多大呢？
請問QE是什麼??
