设计一个低通滤波器求助
录入：edatop.com 点击：
由于刚接触滤波器，有很多不懂的地方，望哪位大神帮忙设计一个 要求：截止频率：1.25GHz；带内波纹：<0.2dB；在阻带频率1.37GHz处，阻带衰减>25dB；输入输出阻抗：50Ω。 谢谢啦

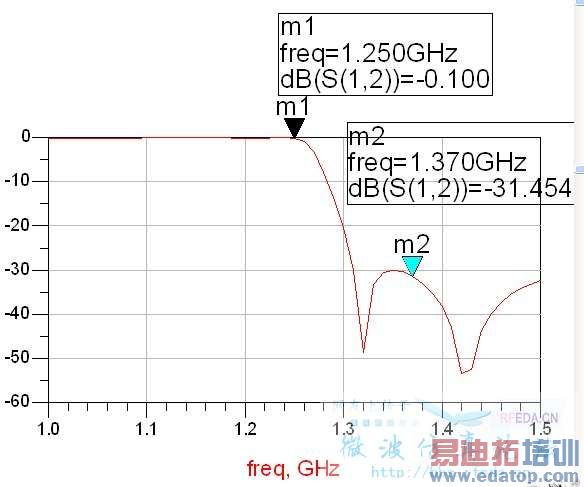

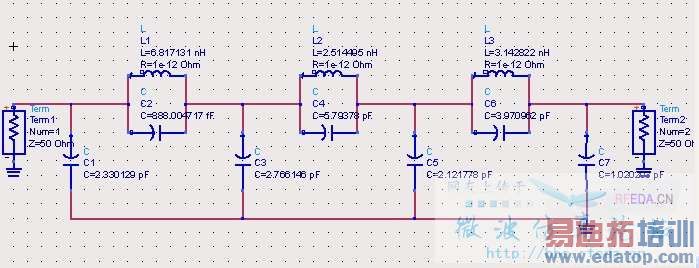

120MHz附近衰减25dB，估计要采用椭圆函数滤波器
自己编写的计算程序，帮你算一个，精度还行，自己再优化一下吧。
高低阻抗线低通滤波器设计数据
Lar=0.20dB alas=28.00dB
fp=1.2500GHzfr=1.3700GHz
er=2.20h=0.80mmZ01=100.00Z02=30.00
m=12.52 n=13.00
以下是微带线结构低通:
50欧姆线宽: w50=2.46mm
高阻抗线宽: w1=0.72mm
高阻抗线长度分别为:
L(1)=17.50mm
L(3)=24.73mm
L(5)=25.22mm
L(7)=25.30mm
L(9)=25.22mm
L(11)=24.73mm
L(13)=17.50mm
低阻抗线宽: w2=4.98mm
低阻抗线长度分别为:
Lc(2)=38.07mm
Lc(4)=39.40mm
Lc(6)=39.62mm
Lc(8)=39.40mm
Lc(10)=38.07mm
Lc(12)=22.80mm
谢谢···软件能不能分享下····还有你上面的数据Zo1 Zo2我要做的是50的会不会差很多？
还有你给的数据是13阶的···怎么算的 ···
我试了你给的参数得出来的波形调出来的是带阻波形···不过倒是满足截至频率和25dB那的截止···但不是低通呃···
你看看
