同轴腔体交叉耦合滤波器求助
录入：edatop.com 点击：

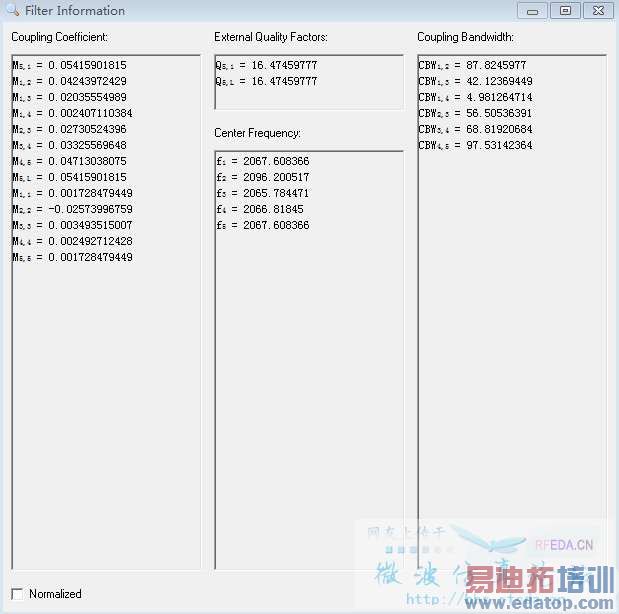

最近在仿真交叉耦合腔体滤波器，请教一个问题，couple-fil综合出来的filter information 里面有个center frequency 这个项，，f1 f2 … 请问这是指仿真单腔模型的谐振频率，还是指耦合之后的谐振频率？
貌似是单个的，这样才能解释对角耦合矩阵有非零值
耦合之后的，没什么意义，不要看
两腔耦合之后的[mode（1）+mode（2）] / 2这个中心频率一般会偏移，要同步调两腔的调谐螺钉，使之等于单腔中心频率。这里面的delta L （调谐螺钉的变化长度）对多级耦合的调试很重要！一般开窗会引起中心频率下降，所以，delta L 是个负值，如果多级耦合时候，某个腔体开了两个窗，那就要将该腔体的调谐螺钉长度+delta L1 +delta L2（这里面delta L 1delta L 2可以理解为两个窗对该腔体谐振频率的影响，用调谐螺钉来补偿这个变化）。这是我近段时间对这一结构调试的经验，分享给大家。希望大家给于指正点评。
耦合之后的单腔谐振频率
都仿真出波形了，当然是耦合之后的。确切的说应该是耦合之后的单腔谐振频率！
