10阶介质腔体滤波器的频率如何调节
录入：edatop.com 点击：

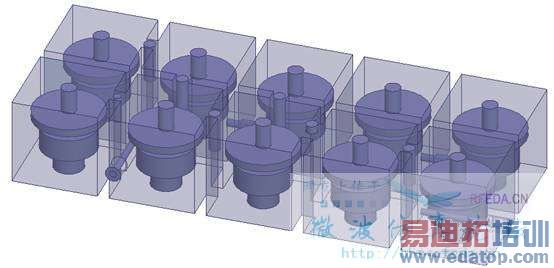

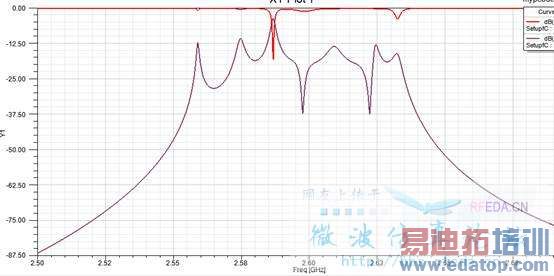

我设计了一个10阶的介质腔体滤波器，单腔的中心频率已经调好，但是耦合会导致频率的偏移，结果滤波器的仿真结果出现了很多峰值，我发现要把那几个峰值调到一起很难调，有没有哪位大虾调过高阶的滤波器，遇到这种情况该如何调节？有什么规律没有？
2.6G的吧，你这是全介质的腔吗？用什么软件仿的？
非常像HFSS
你必须给出模型才可以
是全介质，用的是HFSS仿的
仿真一遍，改一遍参量了？ 累死 呵呵
这个就这样仿真够难的，网格都不知道要画多少呢，看能不能用Y参数来调吧
先把每个耦合系数需要的耦合吃寸大小调节好
建议使用参数提取的方法，查看每个腔的频率、耦合偏差多少吧。凭肉眼，不可能看得出来的啊
腔体之间的耦合不可能会改变单腔的谐振频率吧,能说说你仿真扫了哪几个参数么?
