同轴腔体滤波器问题

录入:edatop.com    点击:

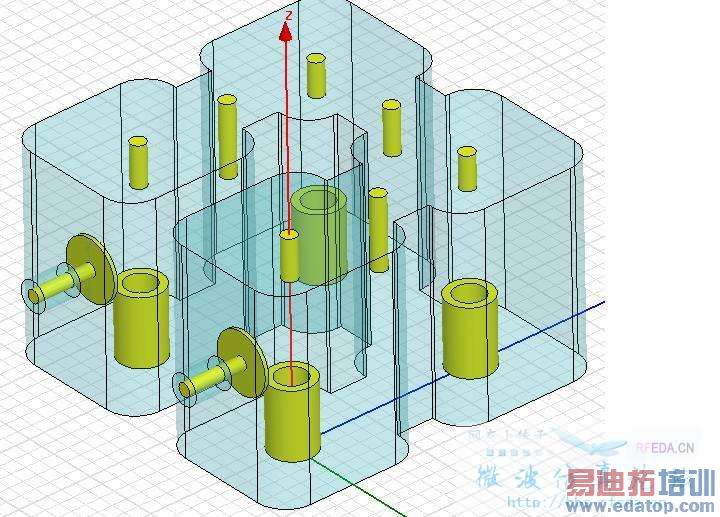

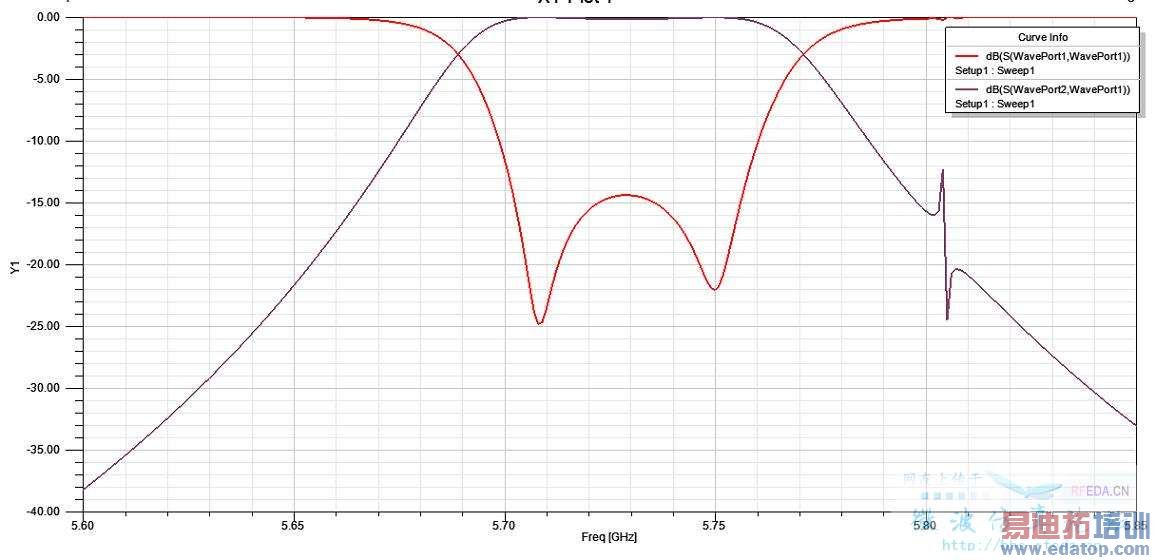

设计的是一个中心频率为5.72G的四腔滤波器,仿真后中心频率调到5.73G就难调了,s21和s11都变差许多,一般大神都怎么调好的?还有别人仿的的通带内的s11都在-20dB一下,我仿的两个都只能-15dB的样子,这是怎么回事啊?还有我在一四腔一根悬空探针引入交叉耦合,实物做的时候我应该用什么材料给它固定?同轴端口SMA接头实物一般尺寸外导体半径和内导体半径应该是多少?我仿的s21右边出现个小尖峰是怎么造成的,怎么去掉,请大神们指点迷津!





不知道你的仿真结果 收敛情况怎么样
先保证 结果收敛即 仿真结果准确可靠
如果 结果不理想
需要优化结构



结果收敛了!怎么个优化结构法?



这是 HFSS11 还是HFSS12 的仿真结果? 记得曾经遇到过这个问题,貌似是软件自身的问题。四腔的滤波器,也就两个频率,两个耦合,一个输入输出, 总共五个变量。 应该不难仿真。建议楼主,先耐住性子 把这个东西搞定,再搞其他的一些东西。



1. 回波15dB, 从图上的波形来看你的端口激励稍微弱了一点, 如果激励是够的,那就相应调整3处螺杆深度.(建议先塞23腔的那个耦合螺杆)
2.一四腔一根悬空探针引入交叉耦合,一般使用聚四氟乙烯材料固定. 如果功率不大也可以用普通的PS材料.
3. SMA比例是.内芯1.27 外壳内径4.1 填充聚四氟乙烯 介电常数2.08
4. 小尖峰,看模型有可能是你的激励口的金属引起的. 也有可能是螺钉长度引起的.具体看对应频率的电磁场呗.
不知道对你有没有帮助.



谢谢啦,学习了



恩,先弄好这个



顶啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊啊



4个腔只有两个腔谐振在一个通带内,小尖峰最有可能的是在一个腔谐振在带外的波形。5.8G的腔体滤波器的设计基本上不会有这么高的腔深来设计,也不需要这么高的腔深,如果真的可以设计这么大可以直接做波导。值得一提的是在5、6、7、8G的产品设计,尺寸会比较小对参数的变化很敏感。



不清楚看看 啊
