空气带状线的低通滤波器
录入：edatop.com 点击：
空气带状线的低通滤波器，在3次 4次谐波出现尖点，可能是腔体影响了整体性能，在HFSS中仿真的时候带外都很平滑，但是实际做出来之后就发现，3次 4次谐波只有30多个dB，求大神帮助
有可能是高次模，发结构上来看看吧
主要是腔体影响了内部尺寸都没什么改变我做了3版了在同一个地方出现尖点

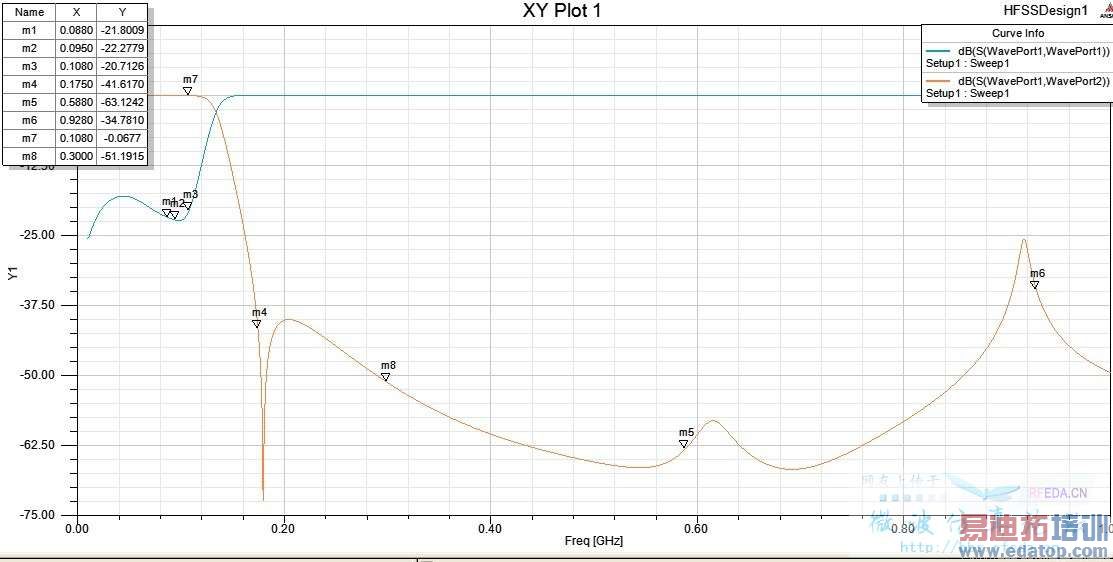

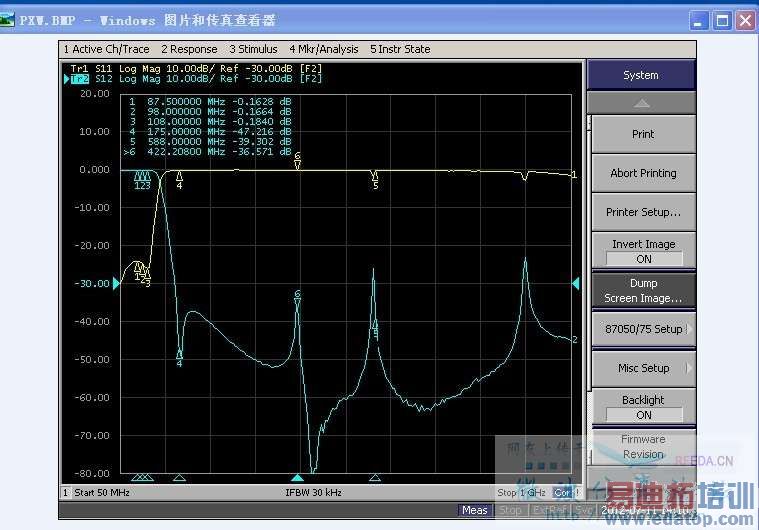

大家可以看见在仿真中带外抑制基本能满足要求 但是实际做出来的时候 加腔体和不加腔体就是2个样子 想问问大家关于一个腔体如何抑制我想要频率的2个尖点可用的措施
并附上我的腔体大小和端口 是HFSS中的仿真模型
腔体大小和端口位置
请高手看了上面的 能给出个改善可行的措施吗非常急！谢谢
谁能解答下吗
你不把模型发出来，谁怎么帮你解决
我现在的问题是 如何在腔体上经行 谐振移动
即便是开槽的话 如何操作有什么跟频率有关的经验没
。不是 现在应该不是结构的问题了因为1次和2次就是和结构讨论了很久这个问题 我就想把所有能做到的结构的误差较到仿真中去现在已经是改过之后的了所以应该是腔体的问题
